片狀模塑料（SMC）的性能評估往往沿用源于金屬設計范式的材料對比標準，其實際結構潛力因此常被低估。然而，SMC 在依托曲面造型與形態設計自由度的應用場景中表現卓越，采用 SMC 設計的制件相較金屬制件可實現顯著的輕量化，同時兼具高度的設計自由度。

本文通過對不同加載模式下材料的強度、剛度及密度開展對比分析，重新界定了 SMC 相對鋼材與鋁材的力學性能定位。研究表明，SMC 并非金屬的低效替代材料，而是適用于以彎曲、屈曲和扭轉為主要受力形式的薄殼類構件的高效材料。該分析凸顯了幾何形態與加載模式在材料選型中的決定性作用，并闡明了 SMC 為何能在充分利用曲面造型與形態設計自由度的應用中脫穎而出。

一、易加工性

SMC 是一種纖維增強熱固性中間材料，主要通過模壓成型工藝制備外觀件與結構件，適用于中高產量的規模化生產（年產量 5000 至 100000 件）。根據制件力學性能、重量及厚度的具體設計要求，可選用玻璃纖維或碳纖維作為增強體。在玻璃纖維基 SMC 體系中，通常還會加入碳酸鈣（CaCO?）或氫氧化鋁（ATH）填料，以提升成本效益與阻燃性能。SMC 制件可直接模壓上色使用，也可通過噴涂實現最優表面效果，適用于汽車車身面板、卡車駕駛室等部件的制造。

與鋼材、鋁材相比，SMC 可通過單次模壓成型工藝制備復雜形狀的制件，成型周期通常為 1-3 分鐘。金屬制件雖單次成型工序的周期更短，但往往需要經過多道成型工序，且常需拼接多個獨立構件，才能實現 SMC 單次模壓即可達成的最終制件功能（部分場景下金屬工藝甚至無法實現同等功能）。此外，SMC 制件的模具投入成本遠低于同等性能要求下的高強度金屬沖壓模具。

二、合理選材的重要性

結構工程領域的材料選型往往以拉伸強度、楊氏模量等固有材料性能的簡化對比為依據。這種方法雖操作便捷，卻隱含一個假設：所有材料均應用于相似結構形態，并承受相近的載荷條件。這一假設導致行業對 SMC 的力學性能一直存在認知偏差 —— 若僅從拉伸性能進行對比，SMC 的表現不及鋼材與鋁材，但此類對比并未考慮材料性能、幾何形態與主導加載模式之間的相互作用。

本文打破上述假設，結合 SMC 最典型的應用場景展開性能分析：即主要承受彎曲、屈曲和扭轉作用，而非純拉伸或純壓縮作用的薄壁薄殼結構。

三、基礎材料對比及其局限性

對鋼材、鋁材與 SMC 的一級性能對比顯示，三者在拉伸強度、剛度和密度上存在顯著差異：鋼材的強度與剛度最高，但密度也最大；鋁材的密度更低，卻以剛度損失為代價；SMC 則兼具相對較低的密度與中等水平的強度和剛度。若直接對上述性能指標進行對比，SMC 在力學性能上處于劣勢（見圖 1）。

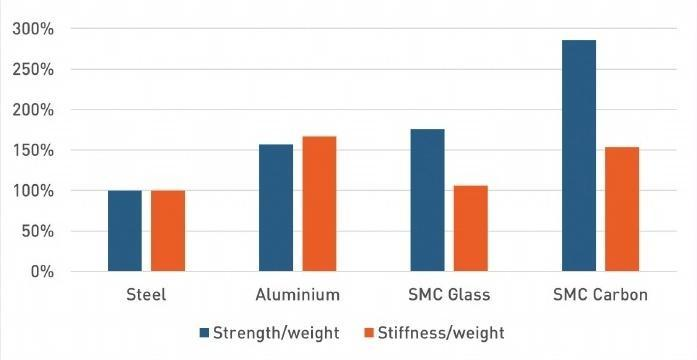

圖 1：加載模式為純拉伸

但此類對比均隱含一個前提：制件承受純拉伸或純壓縮載荷。而在實際的結構應用中，尤其是交通運輸與殼體圍護系統中，這種加載模式相對少見。絕大多數構件承受的是彎曲、局部屈曲或復合載荷，此時幾何設計的有效性與材料固有性能同等重要。

四、加載模式的影響

當在不同加載模式下重新評估材料性能時，SMC 的相對性能定位發生顯著變化。在純拉伸與純壓縮加載模式下，SMC 的強度重量比與鋁材相當，無明顯優勢；在以彎曲為主的應用場景中，尤其是梁體結構，經質量歸一化后，SMC 的剛度性能與鋁材具有競爭力；而在以薄板彎曲和抗屈曲為主要受力形式的薄殼結構中，SMC 的性能表現最為突出 —— 經質量歸一化后，其剛度效率優于鋁材，且接近鋼材水平。這一特性源于彎曲剛度與截面幾何形態的強相關性，低密度材料能從厚度增加與曲面造型中獲得遠超常規的性能提升（見圖 2、圖 3）。

圖 2：加載模式為梁體彎曲

圖 3：加載模式為薄板彎曲

行業對 SMC 的負面評價往往源于三個潛在假設：第一，認為結構截面無足夠空間增加厚度。而實際應用中，許多構件具備充足的幾何設計自由度，尤其是采用模壓復合材料替代沖壓金屬件時，這一限制更易突破；第二，認為所有加載模式的重要性均等。但實際情況是，彎曲、屈曲和扭轉產生的應力與變形遠大于純拉伸，是結構設計中需要考慮的主導載荷工況；第三，對材料的形態適配性存在認知偏差。SMC 雖不適用于細長的受拉構件，卻極適用于曲面薄殼類結構，此類結構中可通過低成本方式集成局部增強結構與變厚度設計。

五、雙曲面造型的結構優勢

SMC 的核心競爭優勢在于，其可在不產生過高制造成本的前提下，制備帶有輕度雙曲面的構件。即便輕微的曲面造型，也能大幅提升結構的彎曲剛度與抗屈曲能力，這一原理類似于將平整的紙張折疊后，其可承載能力會發生質的提升。

金屬材料難以實現此類幾何造型，且制造成本高昂，而 SMC 的模壓成型工藝天然具備這一設計優勢。因此，設計師可通過 SMC 的形態設計彌補材料固有性能的不足，以造型優化而非增加質量的方式實現高結構效率。

研究結論強調，SMC 不應被視作相同幾何形態下鋼材或鋁材的直接替代材料，其優勢在于通過利用曲面造型、厚度分布設計與功能集成，實現創新的結構設計方案。合理應用 SMC 時，其可展現優異的剛度重量比與具有競爭力的結構性能。

當強行將 SMC 納入金屬設計范式時，行業便會對其產生認知偏差；而當設計師采用以幾何形態為核心的設計思路時，SMC 將成為殼體圍護、車身面板與結構薄殼類部件的高效選材。

來源：代爾夫特理工大學
