薄壁復合材料的超聲檢測技術適配

自行車車架的檢測難點，與工業復合材料的常規檢測場景存在顯著差異。自行車車架的壁厚遠薄于航空航天結構件，通常在 0.5 至 3 毫米之間，且擁有復雜的幾何結構，包括錐形截面、小曲率半徑和連續變化的輪廓。傳統的單晶超聲探頭采用單個換能器元件同時完成發射和接收，在近表面區域會形成 “盲區”，無法可靠識別薄壁材料中的缺陷。

為解決這一問題，Cycle Inspect 采用工作頻率為 5-10 兆赫的雙晶探頭。這種探頭將發射和接收元件分離，能有效降低近表面盲區效應，在薄壁、高衰減的復合材料層壓板中實現更清晰的信號分離。選擇更高的工作頻率，雖會犧牲檢測的穿透深度，但能提升近表面分辨率 —— 這對識別復合材料前幾層鋪層的缺陷至關重要。而自行車車架的最大壁厚極少超過 5 毫米，這種 “舍穿透、提分辨率” 的取舍完全符合應用需求。

復合框架目視檢查在超聲掃描之前進行

復合材料的聲學特性為檢測增加了復雜性。與鋼材等各向同性材料不同，超聲波在鋼材中傳播均勻、回波信號穩定，而復合材料的層狀各向異性結構會散射聲能。機織和編織結構的復合材料，纖維以多個角度交錯，形成大量界面，聲波會向不同方向反射，產生噪聲更大、且具有強烈方向依賴性的信號，進一步加劇聲能散射；單向和纖維纏繞層壓板則表現出明顯的方向性，沿纖維方向掃描時能較好識別界面缺陷，其他方向的檢測效果則較差。

豪森介紹，公司的檢測方法通過基線歸一化技術應對這些材料特有的挑戰。由于制造商極少披露復合材料層壓板的具體結構，技術人員不再依賴預設層板結構的絕對振幅閾值，而是在被檢測車架的完好區域建立聲波響應基線。這一內部參考基準，能適配該車架結構特有的聲能衰減、后壁反射特性和層壓板響應規律。后續檢測均以該基線為參照，而非通用設置，即便在層板鋪層信息未知的情況下，也能實現缺陷識別。

缺陷的聲學特征識別

要區分制造缺陷和使用過程中產生的損傷，需掌握不同類型缺陷與超聲波的相互作用規律。孔隙、空洞和橋接缺陷等制造階段產生的缺陷，通常會導致整體聲能衰減增加，并出現所謂的“背向散射” 現象。實際檢測中，這一特征表現為 A 掃描信號噪聲大，從深層界面返回的相干能量減弱，且缺陷信號多呈面狀分布，而非單一、尖銳的反射波。橋接缺陷是因樹脂不足導致鋪層間浸潤不充分形成的，在小曲率半徑、粘接接頭等幾何結構過渡區域，會表現為局部傳輸特性的變化。

使用過程中產生的損傷，聲學特征則截然不同。分層損傷會產生清晰的平面反射波，且損傷界面后方會出現典型的“陰影效應”，從分離鋪層下方材料返回的聲能會顯著減弱。由于分層形成的是離散界面，而非面狀散射區域，多次重新掃描時，該缺陷的信號表現具有高度可重復性。纖維斷裂和基體開裂會造成局部散射特性變化，若損傷存在定向性，信號還會隨掃描方向改變，這類缺陷通常表現為背向散射特性異常，而非清晰的反射波，除非損傷已形成離散的界面。

技師對安裝好的復合材料框架進行超聲波掃描。

豪森指出：“對于薄壁復合材料，檢測的限制因素往往是材料的散射效應和近表面效應，而非設備性能。一個基本規律是，最小可檢測缺陷尺寸約為探頭波長的一半，選擇更高頻率的探頭雖能識別更小的缺陷、但會損失穿透深度，因此探頭的選擇和調試參數的設置至關重要。”

Cycle Inspect 的檢測流程并非依靠單一信號判斷缺陷，而是以缺陷位置、方向和多次掃描的信號模式一致性為分類依據，并盡可能結合視覺觀察結果進行佐證。由于缺陷的可檢測性受層板結構、壁厚、曲率、檢測可達性、耦合質量，以及缺陷類型和深度等多種因素影響，無法對復合材料自行車部件的最小可檢測缺陷尺寸制定統一標準。

超聲波掃描儀顯示A掃描波形，指示內部異常情況。

工業標準的自行車行業適配

Cycle Inspect 的認證項目，將原本為工業無損檢測制定的美國無損檢測學會 SNT-TC-1A 標準，適配于自行車行業的特定需求。該認證框架為培訓、考核和能力管控建立了標準化體系，同時補充了針對薄壁材料檢測限制、曲面幾何結構檢測難點，以及消費品檢測結果的決策型報告撰寫等內容。

認證課程采用“線上 + 線下” 結合的模式：學員先通過自定進度的線上課程，學習復合材料結構、各向異性層狀介質中的聲波傳播規律、常見缺陷類型、失效模式和檢測方法的局限性；隨后前往澳大利亞紐卡斯爾參加為期 3 天的沉浸式線下實操培訓，也可根據安排在海外參與培訓。實操考核要求學員掌握正確的設備驗證流程，能在鋪層信息未知的情況下建立檢測基線，對復雜結構進行可重復的掃描操作，準確分類無損檢測結果和缺陷信號，并在標準復合材料試樣和實際量產自行車車架的檢測中，完成規范的文檔記錄和一致性核驗。

超聲檢測的結果解讀存在主觀性，導致不同檢測人員的檢測結果一致性成為行業長期難題。Cycle Inspect 通過標準化流程解決這一問題：明確規定需掃描的部件、掃描覆蓋模式和檢測方法，對設備和掃描設置進行書面驗證，規范基線歸一化流程，并要求對所有需報告的缺陷信號進行重復掃描。

豪森強調：“超聲檢測技術本身并不存在主觀性，聲波在材料中的傳播規律和由此產生的信號，均遵循已被充分驗證的物理原理。檢測結果的差異性，僅源于檢測設置、掃描范圍或判定規則的定義模糊。”

目前該領域仍存在一大局限：復合材料自行車部件尚未建立統一的驗收標準，行業內對檢測合格 / 不合格的閾值缺乏共識。作為檢測人員而非結構工程師，持證技術人員可提醒車主注意潛在的結構問題，但在缺乏制造商數據支持的情況下，無法對部件的結構安全性做出最終判定。

算法化風險評估平臺

Cycle Inspect 自主研發了一款基于網頁的 Compass 平臺，專供持證無損檢測技術人員記錄、監控和報告復合材料自行車的結構損傷。該平臺能讓技術人員結合空間位置和損傷歷史記錄缺陷信息，同時通過損傷數據挖掘更具普適性的行業洞察。

盡管平臺的具體算法和特征權重為企業專有技術，但 Cycle Inspect 透露，系統會綜合考量缺陷信號特征、空間分布模式、可重復性、相對于載荷路徑和應力集中區的位置，以及歷史檢測結果。在制造商設計數據缺失的情況下，平臺會應用保守的工程邏輯，通過更嚴格的判定規則建立合理的安全余量。

平臺會按照分級體系給出檢測建議：若缺陷信號符合平面分離或漸進式損傷特征，會建議考慮維修或更換部件；若為低置信度或低影響的缺陷發現，則會要求按規定的復檢周期進行監控。該平臺不會對部件的剩余結構壽命進行數值預測，而是通過分析缺陷的嚴重程度、影響范圍、可重復性和位置關鍵性的組合信息，為技術人員提供維修決策依據。

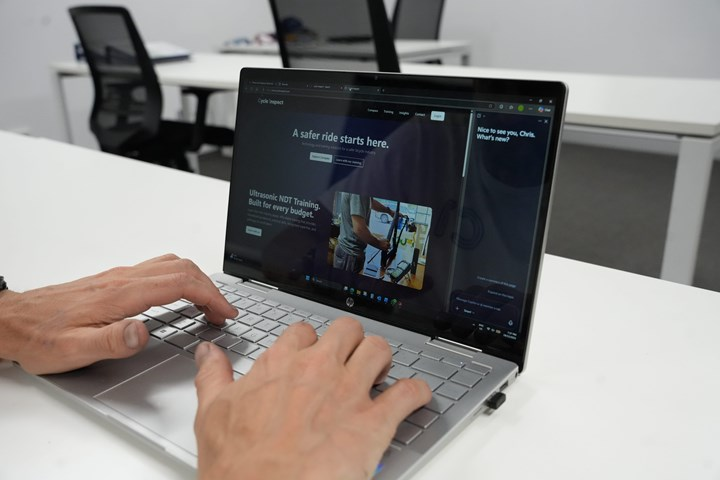

Cycle Inspect Compass 用戶界面，用于認證培訓和超聲波掃描記錄。

Cycle Inspect 數據與研究負責人安德魯?諾瓦克博士解釋道：“首次保養時發現的輕微問題可能并不嚴重，但到第二次保養時可能會惡化。如果不跟蹤損傷的發展過程，就無法及時掌握其變化，而這款平臺正是為了解決這一問題。”

可落地的門店服務與未來發展

采用 Cycle Inspect 的系統對自行車車架進行一次全面的超聲檢測，包括文檔記錄在內，耗時約 45-120 分鐘，設備投入約 6000-7000 澳元（不含培訓費用）。這一成本讓超聲檢測成為獨立自行車門店和移動維修技師可開展的服務，讓原本僅掌握在專業復合材料維修機構手中的技術實現普及。

Cycle Inspect 的認證項目于 2025 年 10 月正式推出，目前實操培訓主要在澳大利亞紐卡斯爾開展，也可根據需求在海外安排。除專業認證課程外，該公司還推出了無損檢測基礎課程，為騎行愛好者和行業從業者提供低成本的入門培訓，無需完成全流程認證即可掌握核心知識。

機器學習是 Cycle Inspect 未來的核心發展方向。諾瓦克表示：“機器學習技術有望提升缺陷分類的一致性，減少操作人員帶來的檢測差異，但這需要經過驗證的訓練數據支撐，而數據獲取需要對各類車架結構和損傷類型進行大量檢測。未來，機器學習不僅能幫助識別損傷，還能為維修需求提供指導。”

Cycle Inspect 帶來的變革，遠不止于實現單個自行車車架的分層缺陷檢測。通過推出標準化的檢測方法、制定易獲取的設備規范、搭建持證從業者網絡，該公司的無損檢測基礎課程和 CI 認證課程，為自行車行業搭建了此前缺失的結構安全驗證體系。無論是預防嚴重的結構失效、讓二手自行車交易更有保障，還是為騎行者提供設備狀態的客觀評估，將工業超聲檢測技術適配于薄壁復合材料結構的舉措，填補了這一行業的安全空白 —— 研究表明，這一空白每年影響著數千名騎行者的安全。
