一、行業發展概況

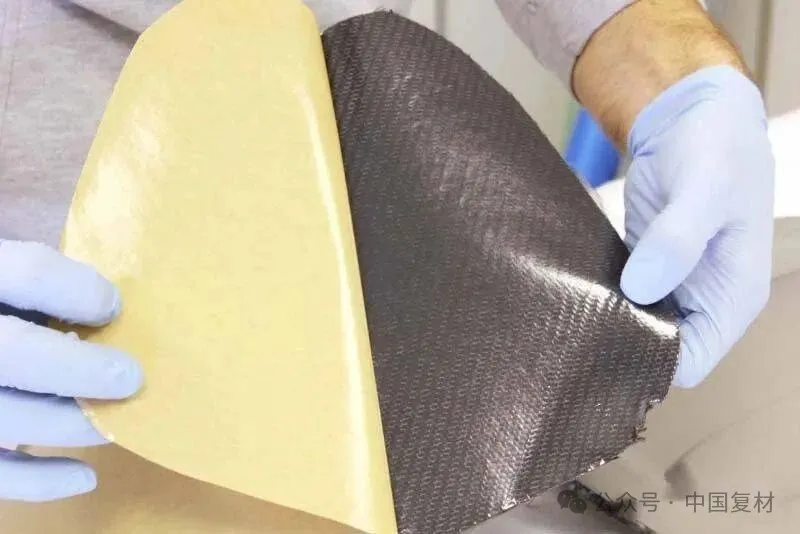

碳纖維預浸料作為碳纖維增強復合材料的核心中間載體，通過碳纖維增強體與樹脂基體的精準復合，將碳纖維高比強度、輕量化的特性與樹脂的成型性、功能性深度融合，成為高端制造領域實現性能突破的關鍵材料。在國家新材料戰略和 “雙碳” 目標雙重驅動下，我國碳纖維預浸料行業進入加速發展階段，已形成從技術研發到規模化生產的完整產業體系。

政策層面，《“十四五” 原材料工業發展規劃》《重點新材料首批次應用示范指導目錄》等國家級文件明確將高性能碳纖維及其預浸料列為重點發展方向，多地政府配套出臺研發補貼、首臺套保險、產業園區建設等扶持政策。當前行業呈現 “技術追趕 + 政策驅動 + 需求牽引” 的發展特征。

二、碳纖維預浸料的制備方式

碳纖維預浸料的制備核心是實現碳纖維與樹脂基體的均勻復合，通過精準控制工藝參數確保纖維取向、樹脂含量及界面結合力的穩定性，其制備技術路線可按樹脂類型和工藝方式分為不同類別。

（一）核心分類體系

按樹脂基體類型，預浸料可分為熱固性和熱塑性兩大類，其中熱固性預浸料為當前主流產品，熱塑性預浸料因可回收性成為發展熱點；按纖維排列方式，可分為單向纖維預浸料（UD，適用于單向承力場景）和纖維織物預浸料（適用于雙向承力場景）；按制備工藝，主要分為樹脂溶液法和樹脂熱熔法，后者占市場主導地位。

（二）主流制備工藝詳解

1. 樹脂溶液法

該工藝主要適用于織物預浸料制備，核心流程為將樹脂溶解于特定溶劑形成樹脂溶液，通過浸漬槽使碳纖維織物充分浸潤，隨后經烘干去除溶劑，得到含預定樹脂含量的預浸料。其優勢在于設備投資較低、纖維浸潤性好，適用于小批量生產或特殊樹脂體系；但存在溶劑揮發污染環境、樹脂含量控制精度有限、生產效率較低等不足，且需配套環保處理設備滿足工信部《碳纖維行業規范條件（2023 年本）》要求。

2. 樹脂熱熔法

作為當前主流制備工藝，熱熔法無需溶劑，通過樹脂熔融與碳纖維復合，具有環保、高效、樹脂含量控制精準等優勢，可分為一步法和兩步法兩種技術路線。

一步法工藝直接將熔融樹脂與碳纖維在線復合，通過精確控制樹脂熔融溫度（如 PA6 基體需 250-280℃）、輥壓壓力（5-10MPa）和牽引速度，實現樹脂對碳纖維的均勻包裹。該工藝流程短、生產效率高，適合連續化大規模生產，產品厚度公差可控制在 ±10μm 以內，滿足汽車、風電等批量應用領域需求。

兩步法工藝先通過擠出機制備均勻的樹脂膜，再將樹脂膜與碳纖維在加熱輥壓設備中復合，使樹脂熔融浸潤纖維。該工藝可精準控制樹脂含量（誤差 ±1%），纖維體積分數控制精度達 ±1%，干斑率低于 0.1%，適用于航空航天等高端場景。以上海聯凈電磁感應加熱輥為例，其溫度精度達 ±1℃，機械精度 0.005mm，可生產厚度公差≤±5μm 的高端預浸料，滿足航空級產品孔隙率低于 1% 的要求。

3. 關鍵工藝控制要點

輥壓工序是制備核心，通過加熱鋼輥對壓實現樹脂均勻分布，需根據碳纖維類型和樹脂性能調整輥壓壓力、溫度和速度；樹脂體系適配性直接影響產品性能，如航空級預浸料需選用雙酚 A 型環氧 + 芳香胺固化劑體系，引入納米 SiO?改性提升耐高溫性；質量控制需符合行業規范，確保預浸料厚度一致性、樹脂含量均勻性及無氣泡、干斑等缺陷，其中纖維體積分數、干斑率等指標需通過在線檢測設備實時監控。

（三）工藝技術發展趨勢

當前制備工藝正朝著智能化、高效化、精準化方向發展，核心突破包括：采用激光在線監測技術，將纖維體積分數控制精度提升至 ±0.5%；開發電磁感應加熱輥等高精度設備，優化溫度場分布；推動浸漬工藝自動化，減少人為干預導致的性能波動；針對熱塑性預浸料，完善預浸與輥壓一體化工藝，提升生產效率與產品穩定性，契合汽車等產業規模化量產需求。

三、碳纖維預浸料的核心應用場景

碳纖維預浸料的應用核心在于 “場景化定制”，通過樹脂體系配方、纖維浸潤工藝與成型工藝的精準匹配，滿足不同領域的工況需求，目前已廣泛應用于航空航天、汽車、風電、無人機等高端制造領域，三大核心應用領域貢獻超 70% 市場需求。

（一）航空航天領域：極致可靠性導向

航空航天是碳纖維預浸料的高端核心應用場景，主要用于機身蒙皮、機翼主梁、尾翼結構等主承力部件，需承受萬米高空 - 55℃~120℃的溫度劇變、高頻氣動載荷及雷擊沖擊，要求疲勞循環次數達 10?次無裂紋、界面剪切強度（IFSS）達 85MPa 以上。

該領域主要采用 T800 級及以上小絲束碳纖維單向預浸料，樹脂體系選用雙酚 A 型環氧 + 芳香胺固化劑，引入 3% 添加量的 50nm 納米 SiO?改性，使固化后玻璃化轉變溫度（Tg）提升至 180℃以上，彎曲模量達 140GPa，寬溫域內強度保留率超 90%。成型工藝適配熱壓罐固化與自動纖維鋪放（AFP）技術，如波音 787 機身桶段采用 T800 碳纖維預浸料，通過 AFP 工藝實現 12m 長段體一體化鋪層，減少焊縫 80%，減重 30%；空客 A350 機翼蒙皮采用熱壓罐工藝（120—180℃、0.5—0.8MPa）固化，制品孔隙率控制在 0.1% 以下，拉伸強度達 1800MPa。

我國在該領域的國產化替代穩步推進，中復神鷹、光威復材等企業的航空級預浸料已通過相關驗證，逐步應用于國產客機和航天裝備，打破國際壟斷。

（二）汽車輕量化領域：量產效率導向

在 “雙碳” 目標推動下，汽車輕量化成為產業升級核心方向，碳纖維預浸料因減重效果顯著（整車重量每降低 10%，續航里程提升 5%-10%），廣泛應用于電池包上蓋、底盤護板、車門內板、A 柱加強件等部件。該領域對預浸料的核心需求是低成本、短周期、可量產，同時需兼顧結構強度與環保性。

樹脂體系方面，熱塑性樹脂（PP、PEEK 等）逐步替代傳統熱固性環氧，實現二次成型與回收利用，某車企采用碳纖維織物 / PP 預浸料制造電池包上蓋，制品減重 40%，抗沖擊強度達 50kJ/m2，廢棄后可機械破碎再生，再生料性能保留率超 85%。工藝適配方面，高壓樹脂傳遞模塑（HP-RTM）、短切預浸料模塑等技術廣泛應用，短切預浸料將 5-50mm 短切碳纖維重新定向排列，成型時間從 40 分鐘壓縮至 10 分鐘，某車企應用該技術制造車門內板，成本從 1200 元降至 850 元，重量減輕 42%。

用材策略上采用 “梯度用材”，承力部位選用 T700 級連續碳纖維預浸料，非承力部位使用短切碳纖維與玄武巖纖維混雜預浸料，可降低 35% 碳纖維用量成本。目前新能源汽車電池盒體領域預浸料滲透率已突破 18%，HP-RTM 生產線年產能可達 10 萬件，良品率提升至 92%，契合汽車規模化生產需求。

（三）風電領域：耐候性導向

風電產業的大型化、海上化趨勢推動碳纖維預浸料需求增長，主要用于風電葉片蒙皮、主梁及前緣補強，需承受戶外極端環境（紫外線、高濕度、鹽霧侵蝕），確保 20 年服役周期內性能衰減低于 10%。

該領域預浸料采用乙烯基酯樹脂 + 抗紫外助劑（如納米 TiO?）體系，經 1000h 紫外老化測試強度衰減 < 5%，5% NaCl 溶液 1000h 鹽霧測試無明顯腐蝕，完美適配海上風場環境。成型工藝以真空袋壓為主，前后緣及葉根補強區采用玻璃纖維預浸料，中材葉片等企業率先試用中溫固化玻璃纖維預浸料進行前緣補強，在保證性能的同時降低污染物排放。

針對葉片大型化趨勢，預浸料適配自動鋪帶鋪絲技術，主梁成型應用碳纖維預浸料較傳統灌注工藝，拉伸模量和壓縮強度提升 15%~20%，顯著減少碳纖維用量。維斯塔斯等國際巨頭在拉擠碳梁葉片中大量應用預浸料技術，推動碳纖維用量占風電復合材料總量的 80% 以上。

（四）無人機及其他領域：精準輕量化導向

無人機結構件（機身框架、機翼、電池包支架）對預浸料的核心需求是極致輕量化與高抗沖擊性，重量減輕可直接提升續航里程與有效載荷，某 10kg 級工業無人機機身減重 0.7kg 后，續航延長 25%-30%。

消費級無人機采用 T300 級短切碳纖維 + 改性環氧預浸料，單件成本控制在 150-300 元，經 1.8 米跌落測試無破裂變形；工業級無人機選用 T700 級長絲碳纖維加高韌環氧預浸料，承力區域定向鋪層，纖維體積分數控制在 55%-65%，拉伸強度≥500MPa，10 次振動循環測試后強度保留率≥90%；特種無人機采用耐高溫樹脂體系預浸料，適配極端作業環境。成型工藝以模壓為主，單件加工周期 10-20 分鐘，尺寸偏差≤±0.1mm，單條生產線日產能可達 500-1000 件。

此外，碳纖維預浸料還應用于高端運動器材（網球拍、自行車架）、軌道交通車體、氫能儲罐等領域，其中光伏邊框、氫能儲罐等新興場景需求激增，成為行業新的增長動力。

四、行業發展挑戰與未來展望

（一）現存主要挑戰

盡管我國碳纖維預浸料行業發展迅速，但仍面臨高端產品結構性短缺問題，T800 及以上級別預浸料自給率僅 52%，航空主承力結構件用預浸料尚未完全通過適航認證；行業平均單線產能規模偏小，多數企業產線設計產能在 300-800 噸 / 年之間，相較于國際領先企業 2000 噸以上的單線規模，成本控制與連續化生產穩定性存在差距；環保與能耗約束日益嚴格，工信部要求新建預浸料項目單位產品綜合能耗不高于 1.8 噸標煤 / 噸，部分高耗能小產能面臨淘汰壓力；核心專利布局不足，我國企業專利申請量占全球 34%，但核心專利授權率不足歐美企業的 60%。

（二）未來發展趨勢

政策層面，隨著《“十四五” 新材料產業發展規劃》持續落地，長三角、粵港澳大灣區先進制造業集群政策加碼，預浸料區域分布將更趨優化，形成多中心協同發展格局。技術層面，材料端將開發生物基樹脂預浸料，降低碳足跡（某生物基體系使 VOC 揮發量降低 90%，碳足跡減少 73.2%）；工藝端將推動浸漬工藝智能化，提升參數控制精度；回收端將完善熱塑性預浸料機械破碎、化學解聚等回收技術，提升再生料性能穩定性。

應用層面，預浸料將進一步打破應用壁壘，在商業航天、新能源儲能、高端裝備等領域實現突破；成本端隨著國產化原絲產能釋放、生產效率提升，標準級 T300 預浸料價格將持續下探，推動在更多民用領域的規模化應用。預計未來 5 年，我國碳纖維預浸料產能將持續擴張，高端產品自給率大幅提升，產業將實現從 “規模增長” 向 “高質量發展” 的轉型。

五、結語

碳纖維預浸料作為高性能復合材料的核心中間體，其技術水平直接決定下游高端制造產業的發展高度。在國家政策引導、市場需求牽引與技術創新驅動下，我國碳纖維預浸料行業已實現從 “跟跑” 到 “并跑” 的跨越，在產能規模、應用場景拓展等方面取得顯著成就。未來需聚焦高端產品研發、核心技術突破、綠色低碳生產等關鍵環節，補齊產業短板，提升國際競爭力，推動碳纖維預浸料產業高質量發展，為航空航天、新能源汽車、風電等戰略性新興產業提供核心材料支撐，助力 “雙碳” 目標實現與制造業轉型升級。
