摘要：樹脂傳遞成型（RTM）作為聚合物復合材料低成本高效制造的核心工藝，廣泛應用于大型復雜結構復合材料構件的生產，其制品的連接裝配精度直接決定整體使用性能。針對傳統RTM 工藝螺栓連接采用二次打孔攻絲安裝絲桿存在的位置度誤差累積、預埋板厚度適配難、絲桿易脫落或頂漏產品等技術難題，本文提出一種 RTM 工藝螺栓預埋一體化成型方法。該方法通過帶磁性鑲塊、定制化預埋螺栓座與預埋螺栓的協同配合，實現螺栓的一次預埋成型，省去后期二次加工步驟。研究詳細闡述了該成型方法的核心設計思路、關鍵部件制作要求及完整實施工藝，并明確了各工序的控制要點。實踐表明，該方法有效提升了預埋螺栓的位置度精度，解決了預埋板厚度與產品外形尺寸、連接強度的矛盾問題，顯著提高了 RTM 復合材料制品的裝配效率與整體質量，為 RTM 工藝在高精度連接需求復合材料構件生產中的應用提供了技術支撐。

關鍵詞：樹脂傳遞成型；復合材料；螺栓預埋；一體化成型；位置度精度

引言

樹脂傳遞成型（Resin Transfer Molding，RTM）是復合材料成型工藝中極具產業化前景的技術之一，憑借高效、制件質量穩定、尺寸精度高、受環境影響小且可成型帶夾芯、加筋及預埋件的大型復雜構件等優勢，在航空航天、軌道交通、汽車制造等領域得到廣泛應用。RTM 復合材料制品多作為結構覆蓋件，需與其他零部件通過卡扣或螺栓方式連接，其中螺栓連接因連接強度高、穩定性好，成為重載及高精度配合場景的首選方式。

在傳統RTM 工藝螺栓連接制作中，通常采用在增強材料中預埋與螺栓軸向平行的鐵板，制品成型后再根據模具定位點在預埋鐵板上打孔、攻絲并安裝絲桿的二次加工方式。該工藝存在顯著技術缺陷：其一，二次安裝定位過程中易產生誤差累積，導致螺栓位置度達不到設計要求，影響制品與其他零件的裝配精度；其二，預埋鐵板厚度需精準匹配，厚度不足易造成絲桿脫落、灌注或使用過程中頂漏產品，厚度過大則會改變制品設計外形尺寸，破壞整體結構合理性；其三，二次打孔攻絲工序增加了生產流程，降低了生產效率，同時易對預埋鐵板周邊復合材料造成損傷，影響構件局部強度。

為解決上述問題，本文研發了一種RTM 工藝螺栓預埋一體化成型技術，通過設計帶磁性鑲塊、定制化預埋螺栓座等核心部件，優化預埋螺栓與增強層的配合工藝，實現螺栓在 RTM 制品成型過程中的一次預埋成型，從根源上消除二次加工帶來的誤差與質量問題，提升 RTM 復合材料構件的連接精度與生產效率，推動 RTM 工藝在高精度復合材料制品生產中的進一步應用。

1 工藝設計思路與核心部件組成

1.1 整體設計思路

本 RTM 工藝螺栓預埋一體化成型方法的核心設計思路為模具集成化、預埋部件定制化、成型一體化，通過在上模中嵌入帶磁性的鑲塊，作為預埋螺栓組件的定位與固定基礎；設計與預埋螺栓精準匹配的預埋螺栓座，實現預埋螺栓的預固定；在預埋螺栓與螺栓座之間增設增強布并預制增強層，保證預埋螺栓的連接強度；合模時將帶增強層的預埋螺栓與螺栓座組件通過磁性吸附固定在模具鑲塊上，隨RTM 常規工藝完成灌注、固化，最終實現螺栓與制品的一體化成型，省去后期二次加工步驟。

1.2 核心部件組成

該成型方法的核心部件包括帶磁性鑲塊、預埋螺栓座、預埋螺栓及增強纖維，各部件功能相互協同，構成完整的預埋成型體系：

(1) 帶磁性鑲塊：作為預埋組件的模具定位基礎，與預埋螺栓座精準配合并通過磁性實現組件的快速固定，保證成型過程中預埋螺栓的位置穩定性；

(2) 預埋螺栓座：作為預埋螺栓與模具鑲塊、制品本體的連接中介，實現預埋螺栓的預定位，同時為成型后螺栓座的拆卸提供操作基礎；

(3) 預埋螺栓：作為制品連接的核心部件，其尺寸與精度直接決定后續裝配效果，與螺栓座通過絲孔精準配合（如圖1）；

圖1 預埋螺栓

(4) 增強纖維：包括預埋螺栓增強層及螺栓與螺栓座間的加強布，用于提升預埋螺栓與復合材料本體的結合強度，保證螺栓連接的力學性能。

2 關鍵部件制作工藝與技術要求

2.1 預埋螺栓座制作

預埋螺栓座為定制化部件，需根據預埋螺栓的尺寸、預埋角度及模具設計要求進行加工，其制作工藝與技術要求直接影響預埋螺栓的定位精度與拆卸便利性（如圖2）：

圖2 預埋螺栓座

(1) 材質與加工方式：選用普通鋼或模具鋼作為制作材質，保證部件的結構強度與加工性能，采用機床銑削方式進行精密加工，確保尺寸精度；

(2) 核心尺寸匹配：螺栓座中間開設絲孔，絲孔孔徑與預埋螺栓外徑精準匹配，保證二者配合的緊密性；螺栓與螺栓座組裝后，螺栓頭需略露出螺栓座 2~3mm，為后續連接提供操作空間；

(3) 輔助拆卸結構：螺栓座周圈預留至少 3 個輔助拆卸孔（圖3），也可根據實際需求增加孔數，實現多角度拆卸；輔助孔孔徑與專用拆卸扳手配套，孔深不超過螺栓座厚度，避免破壞螺栓座與制品本體的結合面；

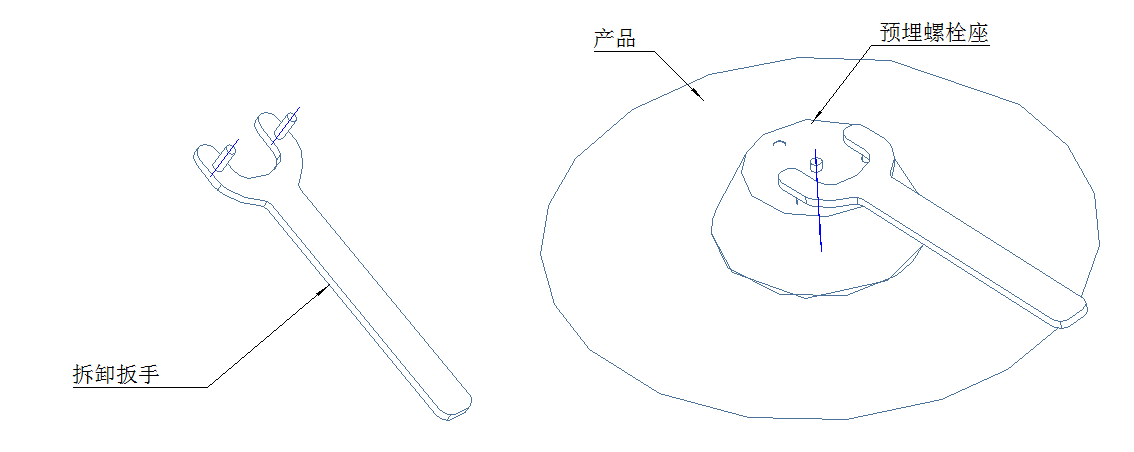

圖3 拆卸預埋螺栓扳手

(4) 角度適配設計：當預埋螺栓的軸向方向與模具起模方向存在夾角時，需根據角度調整預埋螺栓座的外形尺寸，保證螺栓座與模具鑲塊的精準配合及預埋螺栓的設計角度。

2.2 帶磁性鑲塊制作

帶磁性鑲塊是預埋組件在模具中的定位與固定核心，其制作需與預埋螺栓座高度適配，同時保證磁性吸附強度與模具整體兼容性（如圖4）：

圖4 鑲塊與兩種不同角度的預埋螺栓座配合使用的示意圖

(1) 材質與磁性要求：鑲塊材質與預埋螺栓座一致，保證二者配合的貼合性，避免因材質差異導致的配合間隙過大；鑲塊需具備穩定的磁性，確保在合模過程中能將預埋螺栓座緊密吸附，起到一個穩定預埋螺栓座的輔助作用；

(2) 配合精度控制：鑲塊的外形尺寸根據預埋螺栓座的尺寸及預埋角度設計，可適配不同角度的螺栓座，實現與螺栓座的無縫配合；鑲塊與螺栓座配合后，鑲塊上部需預留 4~5mm 的間隙（如圖5），為樹脂流動與固化預留空間，避免因間隙不足導致的局部樹脂填充不充分。

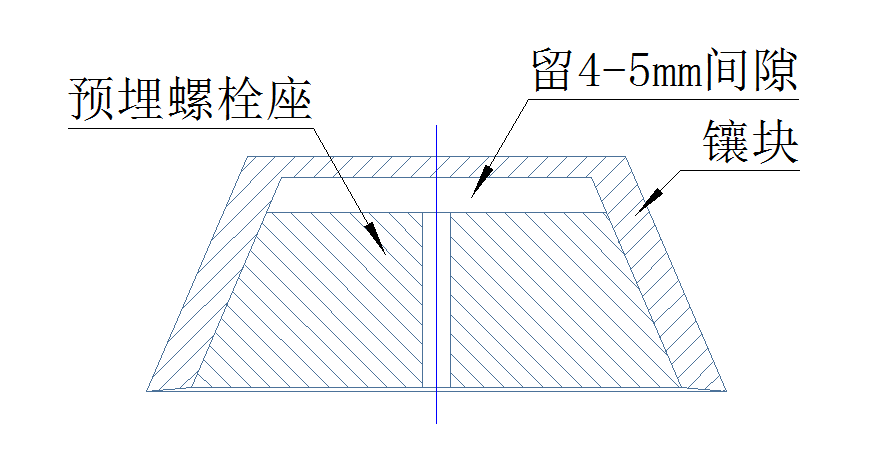

圖5 鑲塊與預埋螺栓座剖視圖

2.3 預埋螺栓增強層制備

預埋螺栓的連接強度是保證制品使用性能的關鍵，通過在預埋螺栓上預制增強層，提升螺栓與復合材料本體的結合強度，其鋪層工藝遵循上大下小原則（如圖6）：增強層采用增強纖維制備，從螺栓與螺栓座的配合端向自由端逐漸增大鋪層面積，使預埋螺栓與樹脂復合材料形成漸變式結合結構，避免因應力集中導致的螺栓根部開裂，保證成型后螺栓在拉伸、剪切等工況下的強度符合設計要求。

圖6 預埋螺栓鋪設增強層

3 RTM 工藝螺栓預埋一體化成型完整實施步驟

本成型方法基于常規RTM 工藝進行優化，下模制作與常規 RTM 工藝一致，核心優化集中在上模制作、預埋組件裝配及合模灌注環節，完整實施步驟如下：

3.1 上模模具集成制作

常規RTM 工藝下模按設計要求正常制作，無額外調整；上模制作時，在預埋螺栓的設計位置精準嵌入已制作完成的帶磁性鑲塊，保證鑲塊與上模模具的一體化結合，無松動、偏移；同時在模具上對應預埋螺栓的位置預留出增強層鋪設空間，確保增強層與制品本體增強材料的銜接順暢。圖7為上模模具制作完成后局部剖視圖。

圖7 上模模具局部剖視圖

3.2 預埋螺栓增強層鋪設

根據預埋螺栓的設計強度要求，在預埋螺栓表面按上大下小的鋪層原則鋪設增強纖維增強層，增強層的鋪層層數、纖維類型根據制品的使用工況確定；鋪設完成后對增強層進行初步定型，避免后續裝配過程中增強層脫落、移位。

3.3 預埋螺栓與螺栓座組裝

將預制好增強層的預埋螺栓與定制化預埋螺栓座通過絲孔進行配合連接，組裝時控制緊固力度，不宜過緊，防止因緊固力過大擠壓增強層，導致樹脂在增強層間的流動通道受阻，影響灌注過程中樹脂的充分填充，保證增強層與螺栓座、預埋螺栓之間的樹脂浸潤性。

3.4 預埋組件模具定位

將組裝完成的帶增強層預埋螺栓- 螺栓座組件，通過磁性吸附作用固定在上模的帶磁性鑲塊上，利用鑲塊與螺栓座的精準配合及磁性吸附的穩定性，保證預埋組件在模具中的位置精度，確保預埋螺栓的軸向方向、空間位置符合設計要求。

3.5 合模與 RTM 常規灌注固化

將已完成預埋組件定位的上模與預鋪好增強材料的下模進行合模，按常規RTM 工藝要求進行合模保壓，保證模具的密封性能；隨后進行樹脂灌注，樹脂在壓力作用下充分填充模具型腔，浸潤所有增強材料（包括預埋螺栓增強層、制品本體增強材料）；灌注完成后按設計的固化制度進行加熱固化，使樹脂與增強纖維充分結合，實現預埋螺栓與 RTM 復合材料制品的一體化成型。

3.6 脫模與螺栓座拆卸

制品固化完成后，按常規RTM 工藝進行脫模；脫模后利用預埋螺栓座周圈的輔助拆卸孔，配合專用扳手從多角度對螺栓座進行拆卸，拆卸完成后預埋螺栓與制品本體形成一體化結構，可直接進行后續裝配使用。

4 工藝優勢與應用效果

本RTM 工藝螺栓預埋一體化成型方法在傳統 RTM 工藝基礎上進行了針對性優化，通過取消二次加工步驟、優化預埋部件設計與配合工藝，展現出顯著的技術優勢與良好的應用效果：

4.1 提升預埋螺栓位置度精度

通過帶磁性鑲塊與預埋螺栓座的精準配合，實現預埋螺栓在模具中的一次定位，從根源上消除了傳統二次打孔攻絲帶來的誤差累積問題，預埋螺栓的位置度精度完全由模具加工精度保證，大幅提升了制品的裝配精度，解決了傳統工藝中螺栓配合不良的問題。

4.2 解決預埋板厚度適配矛盾

本工藝取消了傳統的預埋鐵板結構，采用定制化預埋螺栓座替代，螺栓座的厚度根據預埋螺栓尺寸及連接強度設計，無需考慮打孔攻絲的額外要求，既保證了螺栓連接的結構強度，避免了絲桿脫落、產品頂漏問題，又不會因預埋部件厚度過大破壞制品的外形尺寸，實現了連接強度與外形精度的雙重保障。

4.3 提高生產效率與制品整體質量

一體化成型工藝省去了傳統工藝的二次打孔、攻絲、絲桿安裝等工序，縮短了生產流程，提升了生產效率。經車間對標實測：傳統常規單件制品單孔對位精準打孔、標準規范攻絲、配套絲桿對位加裝閉環全流程人工聯動實操作業，單人單工位標準合規作業時長約60分鐘/孔，對標試驗核算核驗數據顯示，疊加批量量產多件聯動測算，綜合生產節拍提速增效85%以上。

同時一體化成型避免了二次加工對制品復合材料本體的損傷，預埋螺栓增強層的設計提升了螺栓與制品的結合強度。φ45的預埋螺栓底座一體成型后的垂直拉拔力可達到5377N，有效改善了制品的局部力學性能，提升了整體質量穩定性。

4.4 具備良好的工藝適配性

該成型方法可根據預埋螺栓的不同角度、尺寸進行定制化設計，預埋螺栓座與鑲塊均可適配不同的預埋角度要求，適用于各類具有螺栓連接需求的RTM 復合材料構件生產，且工藝優化基于常規 RTM 工藝進行，無需對現有生產設備進行大規模改造，具備良好的工藝兼容性與產業化推廣前景。

5 結論與展望

針對傳統RTM 工藝螺栓連接二次加工帶來的定位誤差、質量缺陷及效率低下等問題，本文提出的 RTM 工藝螺栓預埋一體化成型技術，通過帶磁性鑲塊、定制化預埋螺栓座的設計與應用，結合增強層優化鋪層工藝，實現了預埋螺栓與 RTM 復合材料制品的一次成型。該技術有效提升了預埋螺栓的位置度精度，解決了預埋部件厚度適配矛盾，提高了生產效率與制品整體質量，且工藝適配性強、改造成本低，為 RTM 工藝在高精度連接需求復合材料構件生產中的應用提供了切實可行的技術方案。

隨著復合材料在高端制造領域的應用不斷深入，對RTM 制品的精度、強度及生產效率提出了更高的要求，未來可從以下方面對該工藝進行進一步優化：其一，開展磁性鑲塊的磁性衰減規律研究，優化鑲塊的材質與磁性處理工藝，提升其使用壽命與定位穩定性；其二，結合有限元仿真技術，對預埋螺栓增強層的鋪層方式、層數進行優化設計，實現預埋螺栓連接強度的精準調控；其三，開發自動化的預埋組件裝配與定位裝置，進一步提升工藝的自動化水平，降低人工操作誤差，推動該技術的規模化產業化應用。

參考文獻

[1]趙宏策，王秋生.一種螺栓預埋成型定位組件和多螺栓預埋成型模具[P].中國:CN223223909U,2025.08.15。

[2]張博明，杜善義。復合材料學 [M]. 北京：清華大學出版社，2011.

[3]王晉寶，李鵬，楊彩云. RTM 工藝在復合材料構件生產中的應用與發展 [J]. 玻璃鋼 / 復合材料，2018 (05): 112-118.

[4] 李建明。復合材料成型工藝及設備 [M]. 北京：化學工業出版社，2015.

稿件來源：山東雙一科技股份有限公司  山東省德州市 253000

作者：趙宏策、王秋生、高占朝、劉虎

文章不用于商業目的，僅供行業人士交流，引用請注明出處。
