一體式碳纖維/液態金屬聚醚醚酮（CF/LMPAEK）法蘭與管體形成連續的熱塑性材料系統，無需傳統低溫管路組件所需的金屬部件和粘合劑接口。

氫能作為零碳能源，是全球航空業實現脫碳轉型的核心路徑之一。而液氫（LH?）燃料的規模化航空應用，始終面臨著超低溫儲運、材料適配、輕量化與安全可靠性的多重極端挑戰。當前，全球航空復合材料領域基于高性能熱塑性復合材料（TPC）技術，從材料體系、結構設計到制造工藝完成了全鏈條技術重構，打造出適配航空場景的液氫燃料輸運管路系統，為航空氫能基礎設施的商業化落地提供了核心解決方案。

一、氫能航空發展的核心瓶頸：液氫輸運系統的極端挑戰

常壓下，氫氣的液化溫度低至 - 253℃（20.28 K），僅比絕對零度高出 20℃。這一超低溫環境會導致絕大多數結構材料發生脆化；同時，氫分子作為自然界中尺寸最小的分子之一，能夠穿透材料中的任意微小縫隙并發生滲透泄漏。

對于地面固定式低溫基礎設施，上述挑戰可通過成熟方案解決：不銹鋼材質的真空夾套管路雖體積大、重量高，但在重量無嚴苛約束的場景下具備工程可行性。然而，當同等需求遷移至商用客機場景，技術約束發生了根本性變化。

液氫燃料電池驅動的民用客機，其燃料分配系統需將液氫從儲罐輸送至燃料電池，核心要求包括：系統重量必須滿足航空適航的輕量化要求；在 25 年服役周期內承受超 10000 次熱循環——每次飛行結束后系統需回升至環境溫度，下一次飛行前再次進入超低溫浸潤狀態。美國國家航空航天局（NASA）的研究數據顯示，若隔熱設計不足，飛行過程中 50%-70% 的液氫會發生蒸發損耗；若燃料系統從設計初期未解決這一問題，氫能航空將完全不具備商業可行性。

二、傳統金屬低溫管路的技術局限與航空場景的適配性難題

傳統金屬低溫管路通常采用波紋管、O型密封圈、螺栓法蘭與機械密封結構，來應對超低溫環境下的熱收縮形變。但這類設計直接導致系統中潛在泄漏點數量成倍增加。

在地面應用場景中，氫氣泄漏雖非理想工況，但可憑借其在空氣中快速上升、擴散的特性降低安全風險；而在搭載超低溫、高易燃性燃料的載人航空器中，每一個管路接頭都是設計方與監管機構必須嚴格管控的安全隱患。從工業低溫技術體系遷移而來的傳統金屬管路方案，從設計之初便未考慮航空載人場景的極端安全約束，無法適配氫能航空的核心需求。

三、熱塑性復合材料低溫管路的技術體系構建

針對航空深冷場景的極端需求，全球復合材料領域基于第一性原理完成了低溫流體管路的設計重構，相關技術研發依托德國政府航空航天研究計劃（LuFo）、歐洲航天局（ESA）未來運載器預備計劃等官方項目支持，形成了成熟的熱塑性復合材料低溫管路技術體系。

該技術的研發根基源于德累斯頓工業大學輕量化工程與聚合物技術研究所長達十年的熱塑性復合材料空心型材基礎研究，基于該研究成果，行業內開發出創新的連續吹塑與注射成型工藝，完成了熱塑性復合材料整體式傳動部件的研制驗證。其核心材料體系聚焦碳纖維增強低熔點聚芳醚酮（CF/LMPAEK）與聚醚醚酮（PEEK）復合材料空心型材，該材料體系相比不銹鋼可實現50%-60% 的減重，同時其獨特的物理性能完美適配液氫深冷應用的極端需求，成為航空液氫燃料管路系統設計的核心材料基礎。

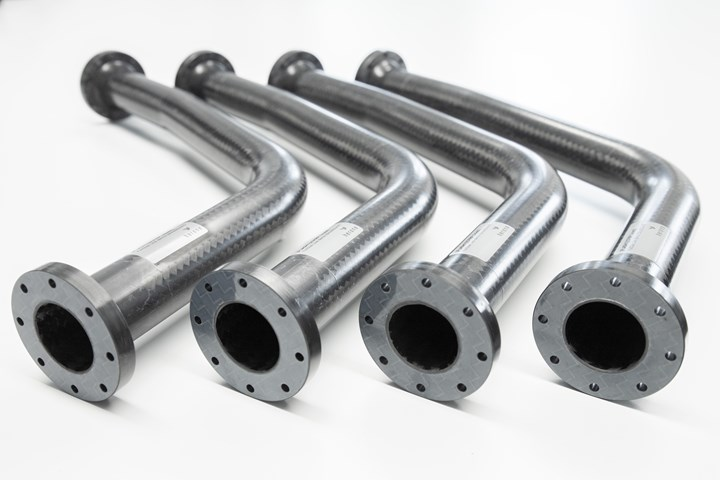

為太空應用生產的全尺寸 CF/LMPAEK 低溫管線組件，展示了 herone 在飛行硬件規模下的非高壓釜 (OOA) 編織和固化工藝。

該技術體系已完成航天級飛行硬件的工程驗證，為阿麗亞娜6號運載火箭研制了首套全尺寸 CF/LMPAEK 低溫管路系統組件，采用近凈成型、帶材預成型、非熱壓罐（OOA）固結工藝，整體式熱塑性接頭與管路在單工序中完成共固結，可完全適配運載火箭服役過程中的壓力載荷與深冷環境。航天應用以極致減重為核心目標，可采用單壁管路設計，憑借較短的任務周期與艙外排放設計管控殘余泄漏風險；而航空載人場景則提出了更嚴苛的技術要求：需采用帶真空隔熱的雙壁系統，具備二次包容能力，且在數千次飛行周期內保持極低的泄漏率，以滿足載人航空器的安全要求，這也成為熱塑性復合材料低溫管路技術的核心攻堅方向。

四、基體材料選型的核心邏輯：熱塑性與熱固性復合材料的深冷性能差異

要厘清熱塑性復合材料在液氫場景的核心優勢，核心是明確復合材料在反復深冷熱循環過程中的性能演變規律，以及熱塑性與熱固性基體的本質性能差異。

環氧基熱固性復合材料在深冷環境中的表現與玻璃類似：常溫服役狀態下具備剛性與承載能力，但當溫度降至 - 150℃以下的深冷區間，材料固有的脆性會直接影響結構性能。在反復熱循環過程中，基體微裂紋會在層壓板中萌生并持續擴展，而每一條微裂紋都可能成為氫分子的泄漏通道——即便這類裂紋在多數結構評估中被認定為可忽略，極小的氫分子仍可通過其發生遷移泄漏。

PAEK 族熱塑性聚合物的性能表現則完全不同。行業技術研究表明，PAEK 材料更接近柔性聚合物瓶，在深冷極端環境下仍能保持熱固性材料所喪失的延展性。當環境溫度降至極低水平，幾乎所有材料都會變脆，此時材料具備的柔韌性可有效避免可能引發泄漏的微裂紋產生，這正是熱塑性材料適配深冷場景的核心價值。

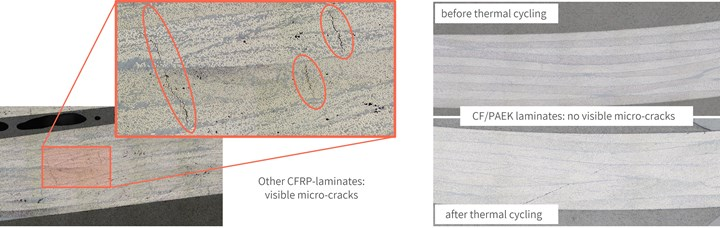

低溫熱循環后熱固性 CFRP（左）和 CF/LMPAEK 層壓板（右）的顯微照片對比分析表明，熱塑性基體具有抵抗微裂紋的能力。

測試數據顯示，在-196℃（液氮沸點，深冷材料表征的標準溫度，可保守模擬-253℃的液氫服役環境）條件下，PEEK 的斷裂伸長率仍保持在3%-4%，而玻璃纖維 / 環氧體系的斷裂伸長率僅約1.5%。行業普遍采用77K作為深冷測試標準溫度，核心原因是液氮在各類實驗室中極易獲取，可作為可重復、可實操的初始評估基準，即便液氫應用的實際服役溫度更低。

PAEK 聚合物保留的柔韌性，直接決定了層壓板在熱疲勞載荷下的抗微裂紋能力。同時，熱塑性復合材料的I型層間斷裂韌性（將復合材料兩個鋪層像書本一樣拉開所需的單位面積能量）約為熱固性復合材料的5倍，這意味著裂紋不僅更難萌生，即便萌生后，其擴展也需要消耗大幅提升的能量。

滲透是與微裂紋并列的另一核心難題。即便不存在裂紋，氫分子仍會在濃度梯度作用下穿過復合材料層壓板。測試數據表明，深冷溫度下，CF/LMPAEK 層壓板的氫滲透率比環氧體系低約10倍；在-253℃的液氫服役環境中，復合材料管壁本身的滲透量可忽略不計，僅在地面操作、燃料加注與系統升溫階段的常溫環境中，需要設置阻隔層。

行業內創新開發了一體化阻隔層集成技術，在預成型過程中，將金屬薄膜滲透阻隔層直接集成在編織層之間。經熱塑性功能化處理的阻隔層成為管壁的一部分，與結構同步完成共成型，既保持了復合材料截面的均質性，也避免了單獨襯里帶來的粘接界面風險。同時，當采用高品質熱塑性材料并實現優異的成型表面時，可得到無纖維外露的富樹脂外層，該表面本身即可實現密封效果，無需額外設置金屬層。

五、一體化結構設計：從根源消除接頭泄漏隱患

熱塑性復合材料的材料特性解決了微裂紋與滲透兩大核心難題，而更深層的工程突破在于結構設計的重構：依托熱塑性材料的工藝特性，打造出一套無需波紋管、O 型圈與螺栓法蘭的深冷航空燃料管路，從根源上解決傳統金屬總成接頭密集的痛點。

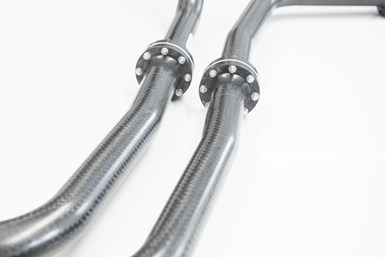

一體式 CF/LMPAEK 法蘭與管體在一次壓制循環中共同固結，減少了接頭數量和系統質量，同時在整個組件中保持了均勻的熱塑性材料系統。

方案的核心支撐，在于 PAEK 基熱塑性復合材料在制造層面具備的、熱固性復合材料無法實現的工藝潛力。由于熱塑性復合材料在初始固結后可重復加熱、二次成型，行業內通過注射成型或共固結工藝，將法蘭、接頭、套圈、密封面等功能元件，在單工序集成化制造流程中直接成型于復合管體之上。

具體工藝中，短纖維增強 PEEK 在 380℃條件下，與預熱至約 200℃的 PAEK 預成型體完成共固結，同時實現聚合物界面的分子內聚粘接與宏觀尺度的幾何互鎖，形成 “形鎖合接頭” 結構。該接頭的扭矩承載能力比單純內聚粘接高出 44%，全程無需膠粘劑、緊固件或彈性密封件；法蘭與管路成為一體，由同一材料體系成型、在分子層面完成粘接。

該共固結技術消除了后處理連接工序與額外的連接性能折減系數要求，工藝本身已完全集成在復合材料的基礎固結性能規范中。最終，共固結實現的剪切設計值，比傳統金屬 - 復合材料粘接方法高出3-4倍。

針對航空液氫應用場景，行業內開發了專用雙壁管路構型：輸送液氫的復合材料內管，與復合材料外部包容管之間設置真空絕熱環隙，環隙通過3D打印聚合物隔墊維持結構穩定。真空夾層一方面提供了熱絕緣能力，可最大限度降低最長5小時飛行過程中的液氫蒸發損耗；另一方面可作為二次包容層，在內管發生泄漏時提供安全防護。配套的環隙監測系統，可在失效擴展至外管壁之前實現早期預警。

通過采用同一CF/LMPAEK材料體系制備內外管壁，并為兩層結構設計獨立的編織鋪層，可對兩根管路的熱膨脹系數（CTE）進行獨立調控。內管采用近零軸向熱膨脹系數的鋪層設計，可抑制降溫過程中的軸向收縮；內外管壁采用匹配的熱膨脹系數設計，消除了傳統管路依靠波紋管補償的形變差異。波紋管的取消，同時實現了接頭數量、系統重量與潛在泄漏點的三重降低。

六、全流程自動化制造工藝：兼顧性能與量產能力

熱塑性復合材料低溫管路的全流程制造工藝，以自動化帶材編織為起點。生產采用PAEK基體預浸料帶材，配套PAEK相容型上漿劑，其纖維-基體附著力比無上漿纖維高出20%。帶材通過機器人系統在芯軸上完成編織，機器人可精準控制進給速率、編織角度與鋪層順序，可實現±15°至70°的編織角度調整，同時可集成純0°鋪層，能夠針對不同應用場景定制層壓板結構——包括用于熱膨脹系數管控的特定多軸角度鋪層，以及用于提升內壓下環向承壓能力的大螺旋角鋪層。針對彎曲段，優化的芯軸幾何設計可實現2倍以上管徑的彎曲半徑，且無纖維褶皺問題，這是熱塑性復合材料帶材結構相比需單獨固結的干纖維編織工藝的直接優勢。

編織預成型體制備完成后（金屬阻隔膜已在此階段嵌入指定鋪層之間），總成轉入熱壓機工序。通過管路內孔置入的內部充氣氣囊，從預成型體內部向模具面施加徑向固結壓力，同時壓機總成升溫至加工溫度：LMPAEK基碳纖維預浸料的加工溫度為305-340℃，PEEK材料為385℃。該非熱壓罐固結工藝可在約15分鐘內實現孔隙率低于2%的成型效果，而熱壓罐固化的熱固性預浸料則需要240分鐘，大幅提升了生產效率，可支撐年產20000件的規模化量產需求。金屬阻隔膜在固結前嵌入編織層之間，在同一壓機循環中熱熔融入成品管壁，無需額外工序。

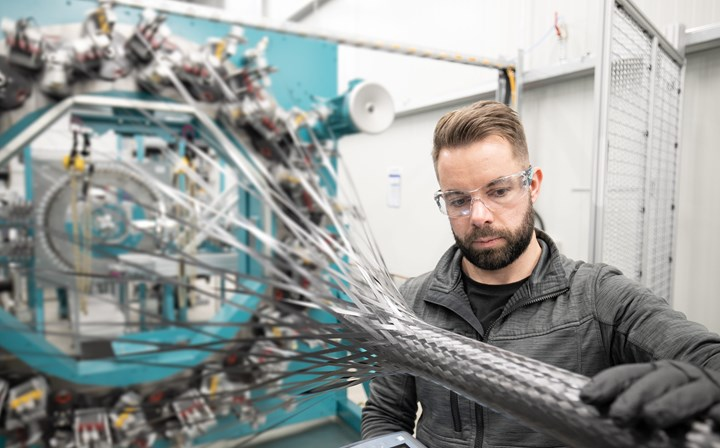

機器人膠帶編織技術將完全浸漬的 CF/LMPAEK 膠帶以可控的編織角度沉積到芯軸上，從而生產出凈形空心預成型件，無需中間加工步驟即可進行氣囊輔助固化。

針對現場裝配場景，行業內還開發了基于PEEK的電熔套接系統：熱塑性套管中內置電阻加熱元件，通電后可將接頭加熱至熔融溫度，在現場完成兩個管路段的焊接，無需額外工裝或外部熱源。這一創新將成熟的民用管道連接技術引入航空級復合材料深冷管路領域，實現了管路段的高可靠性現場熔接。

七、技術合規性、工程價值與可持續性前景

（一）性能驗證與適航合規性

經長期深冷熱循環測試，CF/LMPAEK 層壓板試樣無論是平板試件還是管狀結構，顯微分析均未檢測到可量化的微裂紋，這與同等條件下熱固性復合材料的測試結果形成了核心差異。循環前后試樣的滲透測試證實，集成阻隔層的層壓板可完全滿足航空液氫的服役要求。該材料體系已通過航空領域 PAEK 類材料資質認定的相關性能數據驗證，相關制造體系也已取得 AS/EN9100 航空航天質量管理體系認證。

在失效模式與適航適配性方面，目前全球尚無針對民用客機液氫管路的成熟認證標準，歐洲航空安全局（EASA）正在對 CS-25 適航規范進行適配修訂，美國聯邦航空管理局（FAA）也于 2024 年 12 月發布《氫燃料飛機路線圖》，設定了 2028 年與 2032 年的分階段發展目標。而該熱塑性復合材料管路總成的失效行為，與上述監管框架的核心要求高度契合：金屬管路在超壓工況下會發生突發失效，而熱塑性復合材料管路的失效首先發生在聚合物基體，產生緩慢的局部泄漏，可通過環隙監測系統在結構失效前提前檢測到。這種可預測的失效模式，同時具備工程設計與安全管控的雙重價值。

（二）輕量化工程價值

相比航空級不銹鋼，CF/LMPAEK編織管路總成可實現管路系統50%-60%的減重。而一體化CF/LMPAEK法蘭可替代獨立的金屬法蘭硬件，進一步放大減重收益——法蘭約占金屬管路總成總質量的三分之一。目前，該技術的航空雙壁構型處于技術成熟度（TRL）3級，計劃在一年內達到TRL6級，已具備規模化工程應用的基礎條件。

（三）全生命周期可持續性優勢

熱塑性基體的特性也完善了該技術的可持續性閉環。由于 LMPAEK 材料可重復熔融，生產邊角料與退役部件可被再加工為短切熱塑性復合材料原料，徹底避免了熱固性復合材料廢料通常面臨的填埋結局。對于已將循環經濟義務作為核心設計約束、而非單純合規要求的航空業而言，這種可回收再加工特性具備重要的長期價值。

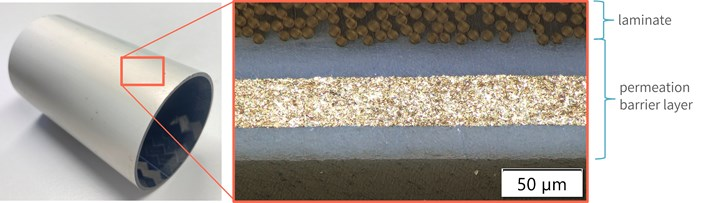

CF/LMPAEK 管壁的橫截面顯微照片顯示，在固化過程中，金屬滲透阻隔層在層壓板之間熱熔合，沒有粘合劑界面。

氫能航空的商業化落地，不僅需要燃料與動力系統的技術突破，更需要基礎設施全鏈條的適配創新。以 CF/LMPAEK 為代表的高性能熱塑性復合材料技術，核心價值并非簡單地用復合材料替代金屬，而是基于材料本身的特性，重構了深冷流體管路的設計與制造邏輯，打造出一套可滿足航空適航要求、全生命周期可維護、退役后可回收，同時能夠匹配航空業未來量產需求的液氫輸運系統。該技術不僅為氫能航空的發展掃清了核心的儲運技術障礙，也為熱塑性復合材料在極端工況下的航空航天應用，開辟了全新的技術路徑。

圖片來源： herone GmbH
