熱塑性復合材料（TPC）憑借其輕量化、可回收、成型效率高、力學性能優異等核心優勢，已成為支撐高端制造領域轉型升級的關鍵材料，其產業應用范圍持續拓展。材料形式與工藝方法的科學適配，是決定熱塑性復合材料零件性能、生產效率與成本控制的核心環節，直接影響其產業化落地與應用拓展。

一、熱塑性復合材料的核心產品形式及特性

熱塑性復合材料可提供單向（UD）、織物和隨機氈等多種增強形式，且浸漬程度存在顯著差異，不同形式的材料在性能、加工適配性上各有側重，直接決定其后續工藝選擇與應用場景，這也是其能夠適配多元行業需求的核心基礎之一。其中，完全浸漬形式可快速制造成最終零件，但材料剛度高、板狀特征明顯；部分浸漬形式則在室溫下具備良好柔韌性，可貼合復雜形狀，但需更長工藝時間，確保高粘度聚合物充分流動并浸潤增強體，滿足使用性能要求。

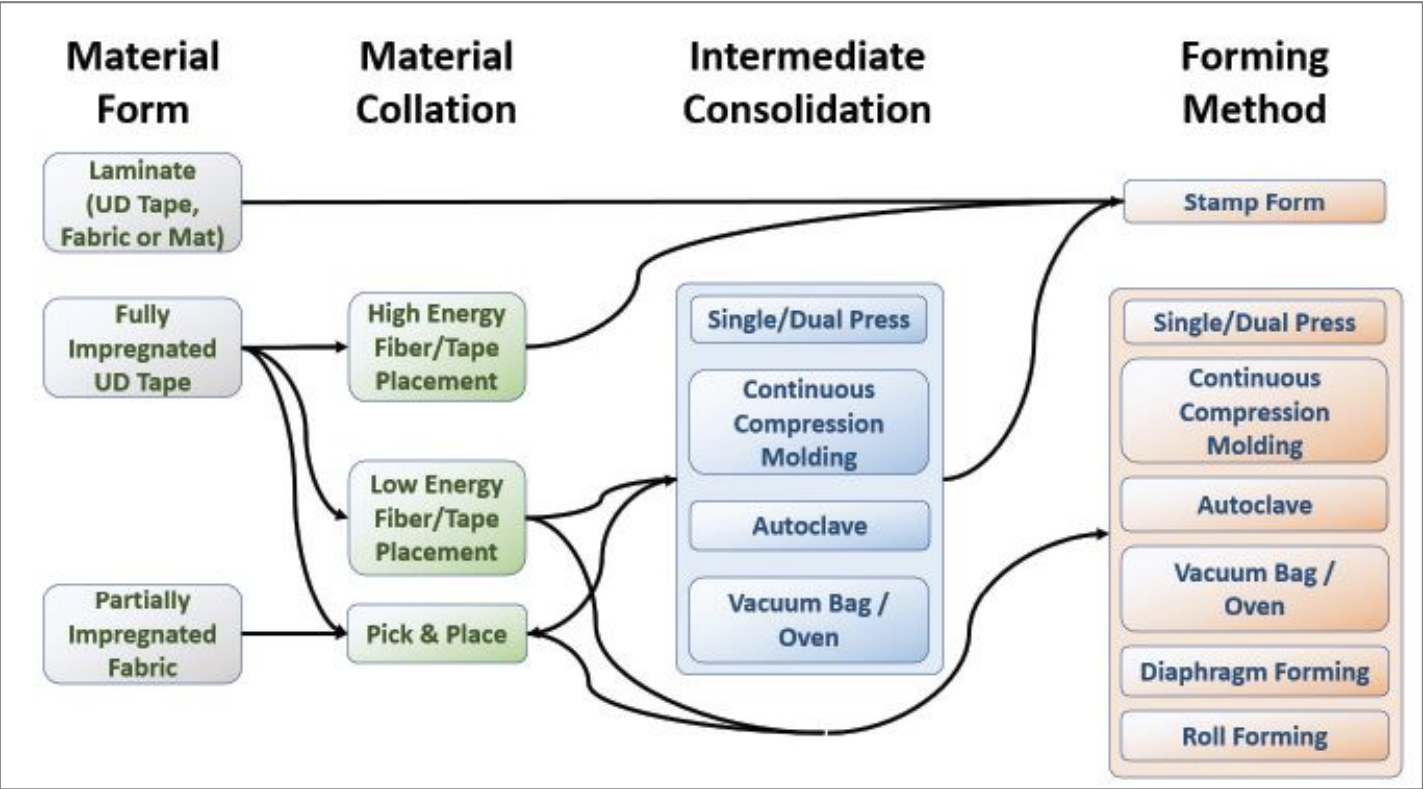

熱塑性產品形式和制造方法的相互作用。可以使用幾種方法來制造層壓板，進而成形為最終產品。

（一）單向（UD）帶材

單向（UD）帶材是熱塑性復合材料的核心高端產品形式之一，因橫向無載體支撐材料（類似熱固性預浸料的離型紙），其必須采用完全浸漬工藝制備。從行業供應規格來看，常規UD帶材寬度有明確標準規格，同時，為適配自動化生產需求，可提供更窄寬度的產品，用于自動纖維鋪放（AFP）和自動鋪帶（ATL）工藝，適配高端領域的精密制造需求。

（二）織物與氈材

織物和氈材是熱塑性復合材料中應用最廣泛的產品形式之一，其增強形式、浸漬程度選擇范圍極廣，涵蓋完全浸漬、多種部分浸漬形式（聚合物與增強體物理混合，但未完全浸潤纖維），可適配不同行業的差異化需求。典型的部分浸漬形式包括粉末涂層、聚合物與增強纖維共混、聚合物薄膜貼合增強纖維等，這些形式的核心優勢是室溫下可貼合復雜幾何形狀，且織物/氈的編織結構可在熔融成型中有效控制纖維變形，降低復雜零件的制造難度。

從行業應用規格來看，織物與氈材的常規寬度可滿足多數領域的規模化生產需求。但同時其也存在明顯局限性：部分浸漬形式的工藝時間更長、體積分數更高，在模壓成型等需要材料壓實入模具型腔的制造方法中存在限制；此外，部分浸漬材料的纖維-基體界面由制造方在加工中形成，高粘度聚合物難以充分潤濕纖維表面，可能導致界面性能下降，影響零件的整體力學性能。

（三）中間產品：層壓板

帶材、織物和氈材可通過快速工藝固結為層壓板，這類中間產品無需再進行鋪層拼合與固結，加工方可直接聚焦于制造與裝配，大幅提升生產效率，適配規模化量產需求。目前行業內，供應商可提供多種規格的層壓板產品，覆蓋多數工業領域的應用需求。

從工藝適配性來看，自動纖維鋪放（AFP）、模壓成型等快速加工方法，要求使用完全浸漬材料，以在短周期內完成浸漬，保障生產效率；而模壓成型、熱壓罐、真空袋僅（VBO）固結等工藝，則可適配完全浸漬、部分固結兩種材料形式，靈活性更高。行業核心原則是：熱塑性復合材料的材料形式與工藝方法必須結合性能需求組合選擇，才能實現零件性能與生產效率的平衡。

二、熱塑性復合材料材料形式與工藝的交互關系

熱塑性復合材料擁有豐富的產品形式，對應多種可用于零件制造的加工方法，形成了“材料形式決定工藝路徑，工藝優化反哺材料應用”的行業邏輯。其中，部分材料為半成品狀態，可直接加工為最終零件；部分材料則需要在制造前/制造過程中完成鋪層拼合、固結等工序，不同材料形式的工藝路徑差異顯著。

（一）核心材料分類及工藝適配基礎

結合行業應用實踐，熱塑性復合材料的核心材料可分為三類，其工藝適配特性各有不同：一是層壓板/有機片材，作為最常見的織物增強形式，適配多種快速成型工藝；二是UD帶材，因結構特性限制，必須采用完全浸漬工藝，且對鋪層精度要求較高；三是織物/氈增強單層材料，通常為部分浸漬形式，適配復雜形狀零件的制造，但其工藝周期相對較長。

（二）主流工藝路徑詳解

1. 快速成型工藝（如模壓成型）

模壓成型是熱塑性復合材料規模化生產的核心工藝之一，尤其適用于批量生產場景，可實現復雜結構件的一次成型，大幅提升生產效率。層壓板可直接用于模壓成型等快速制造方法，前提是材料完全浸漬、充分固結，這類層壓板可由材料供應商、中間制造商或零件制造商生產，靈活適配不同生產模式。

對于UD帶材、織物/氈材，需先鋪層至目標取向，再通過多種方式拼合：UD帶材可通過低能纖維/帶鋪放工藝（鋪層間無粘性，需通過熱/超聲tacking固定）或高能工藝實現高固結度，形成層壓板/完全固結預成型體；織物鋪層可通過自動化拾取-放置（Pick & Place）或人工方式拼合，鋪層間無固有粘性，UD帶材邊緣通常需縫接，避免鋪層錯位、間隙；需特別注意的是，熱塑性材料的一致性至關重要，若鋪層不平整、邊緣卷曲/偏移，將無法保證裝配一致性，影響零件質量。

2. 連續壓縮成型（CCM）

連續壓縮成型（CCM）是熱塑性復合材料規模化生產的特殊工藝，主要用于層壓板、型材等產品的批量制造，鋪層以連續卷材形式按目標取向（0°、90°、±45°等）排布，通過模具的熱區/冷區連續進給，在大批量生產層壓板/型材時極具成本效益，適配工業制造領域的規模化需求。

從材料適配來看，完全/部分浸漬的UD帶材、織物/氈材均可使用，層壓板可用于后成型/成品型材，具體取決于模具構型。其核心關鍵要求是：零件常包含厚度變化以優化重量與性能，鋪層增減時必須保證“鋪層邊緣”精度，匹配模具成型，確保厚度變化位置精準，滿足固結與成型要求。

3. 層壓板的制造與應用

拼合后的鋪層可通過多種方法固結為層壓板，或直接進入最終制造工序。其中，層壓板裁切的坯料可用于模壓成型等快速成型工藝，傳統認知認為坯料需達到成品零件同等質量，因快速成型僅允許坯料有限重塑，無充足時間完成進一步浸漬/固結。

最新研究表明：充分固結（非100%完全固結）的坯料，經快速高壓成型后可獲得高質量零件，這為低成本坯料制備工藝（如高能纖維鋪放、VBO固結）打開了應用空間。此外，拼合鋪層可通過匹配模具的多種工藝（如靜態/連續模壓、VBO、熱壓罐、隔膜成型等）直接制造最終零件，這些方法也可用于中間層壓板固結，不同工藝在周期、模具、設備成本、耗材上各有取舍，最終選擇需綜合零件尺寸復雜度、產量、速率、設備等因素，直接影響零件質量與成本。

三、材料形式的深層影響

在各類熱塑性復合材料產品形式中，除了增強形式與浸漬程度的差異，纖維-聚合物分布、聚合物等級、界面特性等細分因素，也會對材料加工性、零件性能產生深層影響，是行業選型與工藝優化的重要考量維度。

PEKK/碳纖維預浸料和由預浸料制造的八層層壓板

（一）熱塑性UD帶預浸料的微觀差異影響

材料供應商采用不同方法，將高粘度、高熔點熱塑性聚合物與增強纖維結合，即便UD帶材的聚合物、增強纖維類型相同，其微觀結構也可能存在顯著差異，進而影響材料性能、加工性與成型特性。

不同供應商同類型UD帶材（如PEEK/碳纖維），即便碳纖維體積分數、名義鋪層厚度一致，材料描述與物理性能數據表幾乎相同，但局部厚度、表面粗糙度、聚合物-纖維分布、浸漬度仍可能存在顯著差異：部分預浸料纖維/基體分布均勻、厚度一致、無孔隙，纖維更多分布在預浸料表面，中心區域聚合物更多；部分預浸料則存在厚度不均、表面粗糙、聚合物-纖維分布不均的問題，表面還可能存在富基體區域與大量微小孔隙。

這種微觀差異會直接傳遞至最終零件，即便材料經過熔融高壓成型循環。值得注意的是，部分微觀結構存在差異的預浸料，在快速高壓工藝（如模壓成型）中表現更優，核心原因可能包括：預浸料表面的富基體區域在鋪層間形成滑移面；表面粗糙度允許鋪層間相互滑移；輕微富纖維表面對纖維鋪放、焊接等工藝更友好，更高表面聚合物含量可促進鋪層/零件的快速熱粘合。

而在其他工藝中，更均勻的預浸料可提升加工性與最終零件性能，例如在纖維鋪放+VBO固結工藝中，更一致、完全浸漬的材料更具優勢，這類工藝組合可獲得與熱壓罐固結層壓板性能相當的高質量產品。

通過不同供應商的PEEK/碳纖維UD膠帶進行顯微攝影

（二）聚合物等級的核心影響

熱塑性復合材料所用聚合物，即便屬于同一化學體系，也存在顯著性能差異。目前，熱塑性聚合物應用廣泛，高增強復合材料僅占市場小部分，因此復合材料用聚合物通常選自現有商用等級，部分供應商可自主生產聚合物，并針對復合材料應用進行改性。

聚合物“等級”是影響其適配性的核心因素，本質與粘度相關，由分子量與分子量分布決定。不同分子量對應不同工藝與應用：“高流動/低粘度”等級適用于復雜零件注塑成型，“低流動”等級適用于熱塑性纖維與薄膜擠出；分子量對粘度影響顯著，進而影響浸漬、零件制造與聚合物韌性，高增強復合材料中，低粘度聚合物更易加工，但通常韌性更低；同時存在臨界分子量，低于該值時聚合物鏈纏結大幅下降，韌性急劇降低。

此外，聚合物線性度、支化、端基、特殊結構等，也會影響熔體溫度、結晶速率與結晶度，因此聚合物結構必須匹配制造方法。所有熱塑性聚合物的共性的是，有效粘度高度依賴剪切速率，剪切速率提升時粘度會顯著下降，這一特性在加工中需重點考量，可針對性優化工藝參數。

工藝粘度優化需結合具體工藝場景：高能纖維鋪放、焊接對應低剪切速率，模壓成型對應高剪切速率，需針對性選擇最優工藝粘度；溫度對粘度的影響相對較小，尤其在高剪切速率下，一定范圍的溫度變化不會顯著改變粘度特性。

（三）纖維-基體界面特性的關鍵作用

纖維與基體的界面是影響熱塑性復合材料加工與性能的關鍵環節，其形成方式與質量直接決定零件的力學性能與使用壽命。其中，完全浸漬材料的界面由材料供應商形成，部分浸漬材料的界面由中間制造商/零件制造商在加工中形成。

由于熱塑性聚合物粘度高，難以潤濕小直徑纖維表面，且粘度對剪切速率高度敏感，因此需通過“剪切/攪拌”使聚合物進入增強體，保證纖維束滲透與纖維表面潤濕，即便充分接觸，仍有多個因素影響界面結合強度。絕大多數應用場景需要強纖維-基體結合以傳遞載荷，僅彈道應用等特殊場景除外。

上漿劑對纖維-基體界面性能影響顯著：通常會為碳纖維施加上漿劑，減少纖維間摩擦損傷；但傳統上漿劑針對熱固性樹脂開發，固化溫度低，無法適配熱塑性聚合物的高溫工藝，會發生降解，降低界面性能。多年來，無漿碳纖維因與熱塑性聚合物界面結合性好而被優先選用，但存在浸漬/加工中纖維損傷、磨損的挑戰；目前已推出熱塑性適配上漿劑，可保護纖維免受損傷、提升界面強度，斷裂表面也顯示適配上漿可實現更優的纖維-基體結合。

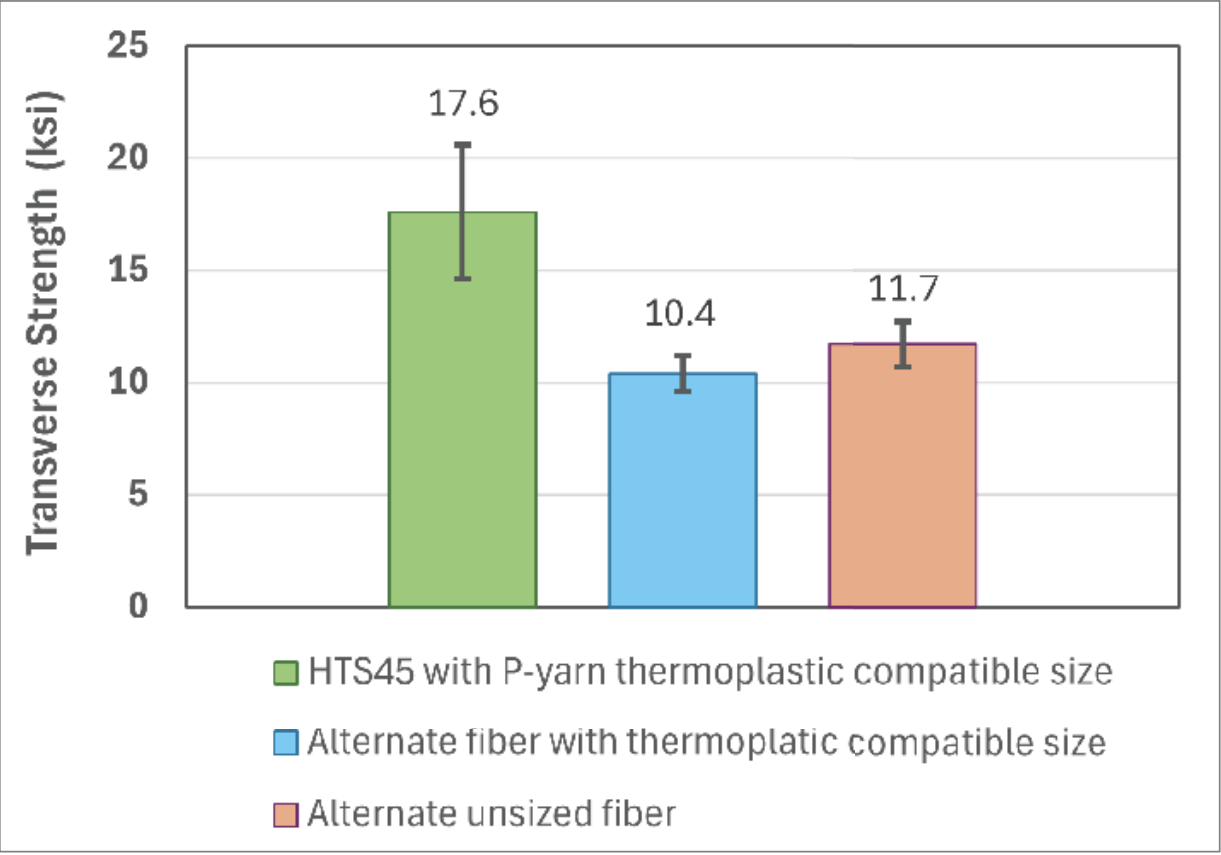

采用CCM工藝制造PEEK/碳纖維UD膠帶的橫向強度對比

此文由中國復合材料工業協會搜集整理編譯，部分數據來源于網絡資料。文章不用于商業目的，僅供行業人士交流，引用請注明出處。
