摘要

本研究首先對平紋編織碳纖維表面進行熱處理，以去除其表面上漿劑。隨后將處理后的碳纖維與聚丙烯薄膜進行熱壓復合，制得碳纖維/聚丙烯預浸料。對該預浸料開展單軸拉伸和偏軸拉伸試驗，為構建碳纖維/聚丙烯預浸料的本構模型提供基礎數據。模型預測結果與實驗數據的相對誤差控制在±10%以內。基于實驗結果，本研究提出一種適用于碳纖維/聚丙烯預浸料的溫度相關黏超彈性本構模型。該模型將單位體積應變能函數分解為四個部分：基體等容變形能、纖維拉伸應變能、纖維間剪切應變能以及纖維-基體剪切應變能。其中，基體應變能具有應變率相關性，呈現出黏彈性力學行為。通過擬合實驗數據，確定了本構模型的材料參數。在MATLABR2024a軟件中實現該模型，并在423K至453K的溫度范圍內開展偏軸拉伸試驗。將數值模擬結果與實驗結果對比，驗證了模型的有效性。本研究可為熱塑性聚丙烯預浸料本構模型的開發與驗證提供指導。

1引言

自20世紀80年代以來，碳纖維增強熱塑性復合材料憑借其低密度、高強度、耐腐蝕及可回收利用等優勢，在航空航天、汽車、風能等多個行業得到廣泛應用。此外，這類材料可反復加工和回收的特性，使其成為一類環境友好型先進輕質材料。連續碳纖維增強熱塑性復合材料在承載與傳力方面同樣表現優異。不僅如此，該材料與金屬連接技術的良好適配性，可使結構整體減重30%~40%，因此成為具有重要戰略意義的關鍵材料。黏超彈性本構模型可描述材料在大變形和時間相關條件下的力學行為，既能表征不同應變率下材料的力學響應與損傷演化規律，也可用于探究濕度對材料力學性能的影響。盡管連續纖維增強編織物較難成型復雜形狀，但其優異的力學強度使其適用于制造對力學性能要求較高的構件。為實現材料幾何構型的多樣化設計，需采用纖維潤濕性、各向異性與設計靈活性均得到改善的復合材料，從而達成更輕量化的結構設計目標。熱塑性復合材料可滿足上述要求，因此在工業領域應用廣泛。雖然熱塑性材料的抗損傷性能優于熱固性材料，但其熔體黏度較高——這與樹脂傳遞模塑成型工藝中所用熱固性樹脂的低黏度特性截然不同，導致熱塑性材料力學性能具有顯著的溫度與應變率相關性。因此，構建能夠準確表征熱塑性預浸料在不同應變率下的非線性、各向異性及溫度相關特性的本構模型，具有重要的理論價值與工程應用意義。本構模型能夠通過數學方程直觀地表達材料的力學行為，因此黏超彈性本構模型常被用于揭示碳纖維復合材料的力學性能。眾多學者已在此領域開展了大量研究工作。熊琦基于連續介質力學提出的本構模型，雖考慮了纖維拉伸能與纖維間剪切應變能，但忽略了基體變形能與拉伸應變率之間的關聯性。孟令凱提出一種新型超彈性-循環塑性本構模型，該模型雖適用于超彈性本構理論中的多構型分析，卻增加了模型的復雜度。艾哈邁德等人研究了不同鋪層構型預浸料的力學性能差異，但未考慮溫度與壓力對材料性能的影響。蘇里亞森塔納等人提出一種熱力學相容的本構模型，通過本構模型框架驗證了相關屈服函數的特性，不過該模型存在一定的應用局限性。吳偉等人建立了亞塑性本構模型，可準確預測不同應力路徑下材料的應力-應變行為與體積應變，但模型的預測精度仍需進一步提升。鮑曼等人探究了上漿劑對碳纖維熱塑性預浸紗及其復合材料性能的影響，發現上漿劑可改善材料力學性能，但未深入研究其作用機理。白建濤等人推導了八種常用超彈性材料宏觀本構模型在單軸拉伸、雙軸拉伸等試驗條件下的擬合方法，實現了高精度擬合，為本次實驗提供了擬合方法參考。劉秀等人通過單軸和雙軸拉伸試驗，識別出材料的穆林斯效應與黏彈性行為，并據此提出相應的本構模型。波格列布尼亞克等人研究發現，僅添加0.01wt%單壁碳納米管，聚碳酸酯基復合材料的沖擊強度即可提升五倍以上，這表明引入極低含量的碳納米管可顯著增強熱塑性復合材料的力學性能。然而，上述模型均無法捕捉熱塑性纖維增強復合材料及聚丙烯預浸料的溫度相關力學行為。鑒于此，本研究旨在建立一種能夠描述碳纖維/聚丙烯預浸料溫度相關力學響應的新型本構模型。本研究基于連續介質力學與能量分解法，結合基體黏彈性和纖維增強超彈性力學理論，提出一種可反映不同應變率與溫度關聯性的碳纖維增強熱塑性復合材料本構模型。借助MATLAB軟件確定模型參數，并通過不同溫度與纖維取向條件下的偏軸拉伸試驗，驗證模型的有效性與準確性。該模型揭示了材料的溫度與應變率相關特性，為熱成型工藝參數優化提供了關鍵依據，進而可為復合材料成型工藝設計提供指導。本研究通過將單位體積應變能分解為“基體等容變形能—纖維拉伸能—纖維間剪切能—纖維-基體剪切能”四個部分，并引入溫度標量函數，實現了對預浸料在不同溫度下黏超彈性力學行為的精準表征。

2材料與方法

2.1預浸料的制備及力學性能測試

2.1.1預浸料的制備

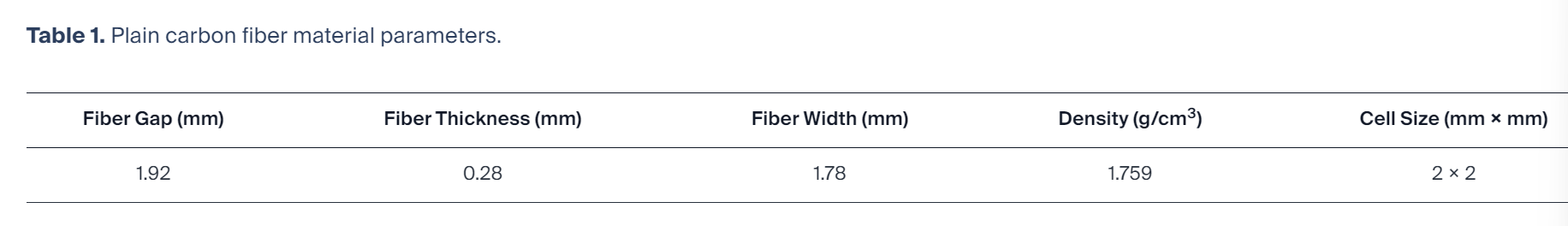

為改善預浸料中碳纖維（碳纖維織物，生產廠家：段軍旗艦店，產地：中國上海，生產年份：2025年）與聚丙烯之間的界面性能，本研究將碳纖維置于450℃環境下加熱4小時，以去除其表面的上漿劑（含環氧樹脂成分）。碳纖維及聚丙烯薄膜的性能參數分別如表1、表2所示。

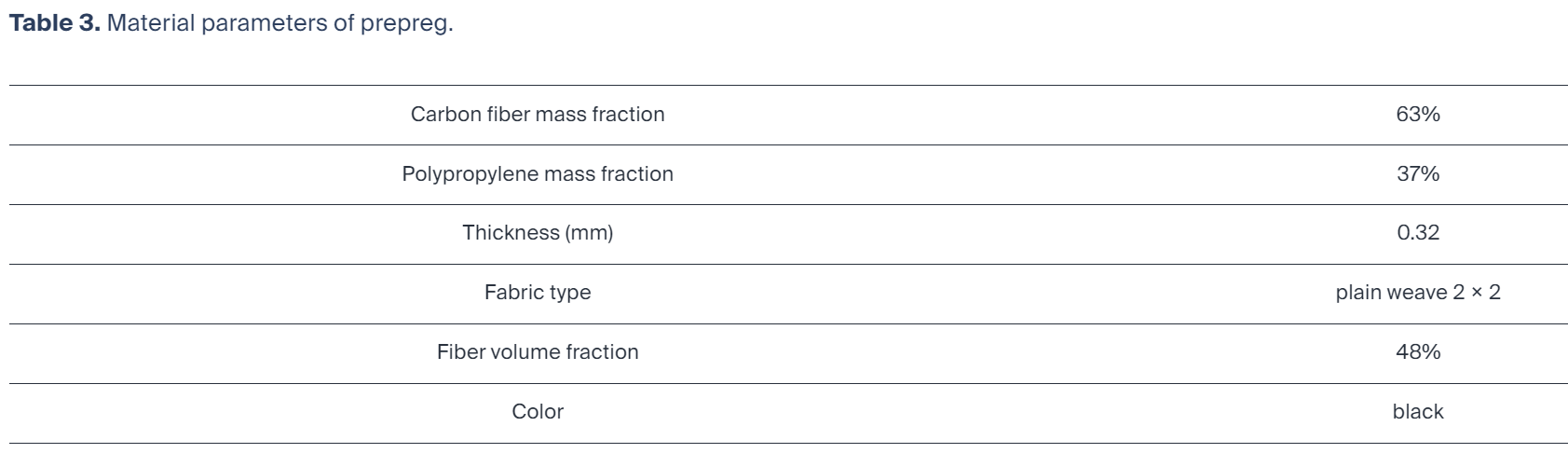

熱壓成型前，先將表面處理后的碳纖維織物與聚丙烯薄膜放入烘箱，在100℃條件下干燥6小時，以去除殘余水分。隨后按照?qǐng)D1所示，將一塊250mm×250mm的處理后碳纖維布、八層聚丙烯薄膜以及六層脫模布依次疊放，置于兩塊300mm×300mm的鋁板之間。將疊層材料放入平板熱壓機中，在0.8MPa壓力下進行熱壓固化。待熱壓機溫度升至220℃后，保持該溫度與壓力25分鐘；隨后在相同壓力下將板材冷卻至室溫，取出固化后的預浸料板材。所得預浸料的材料性能參數如表3所示。

2.1.2碳纖維力學性能測試實驗

依據ASTMD3039與ASTMD5379/D5379M-17標準，通過單軸拉伸試驗與偏軸拉伸試驗獲取碳纖維布的應力-應變曲線。

單軸拉伸試驗的試樣制備：沿碳纖維布[0°/90°]方向裁剪為50mm×200mm的試樣，將試樣裝夾至電子萬能試驗機上，設定夾持長度為100mm。圖2為5個試樣在拉伸速率0.025s?1條件下，經單軸拉伸試驗得到的應力-應變曲線。試驗數據處理時，剔除曲線中的最大值與最小值，選取3組應力-應變曲線作為有效數據。

碳纖維布的單軸拉伸試驗曲線存在一定偏差，原因在于各纖維束內的纖維數量存在差異、纖維屈曲狀態不盡相同；此外，試樣采用手工裁剪方式，裁剪過程中碳纖維邊緣會產生一定損傷。上述因素導致單軸拉伸曲線無法完全重合。為降低此類因素造成的實驗誤差，本研究選取重合度最高的3組實驗數據計算平均值，后續材料參數的確定過程均采用該平均值進行擬合，以提升模型預測精度，且該數據處理方法在后續所有實驗中保持一致。

表1中的數據對應圖2所示的曲線，三條曲線均呈現出應力隨工程應變?cè)龃蠖饾u上升的趨勢，符合典型拉伸應力-應變曲線的形態特征，表明材料在拉伸過程中所承受的應力逐步增大。整個拉伸過程可分為三個階段：第一階段為初始線性段（應變范圍0~0.25），此階段材料處于彈性變形狀態，彈性模量約為250GPa；第二階段為屈服平臺段（應變范圍0.25~0.6），標志著材料開始進入塑性強化階段；第三階段為塑性變形后期直至斷裂。三個試樣的曲線重合度較高，說明實驗數據的重復性良好。材料的斷裂應變約為0.8，顯示出優異的塑性變形能力。偏軸拉伸試驗的試樣沿[-45°/45°]方向裁剪為50mm×250mm的規格，對應的應力-應變曲線如圖3所示。三條曲線幾乎完全重合，表明試驗重復性極佳。在小應變階段（0~0.3），應力增長較為平緩；當應變超過0.5左右時，應力出現急劇上升，呈現出顯著的應變硬化效應。

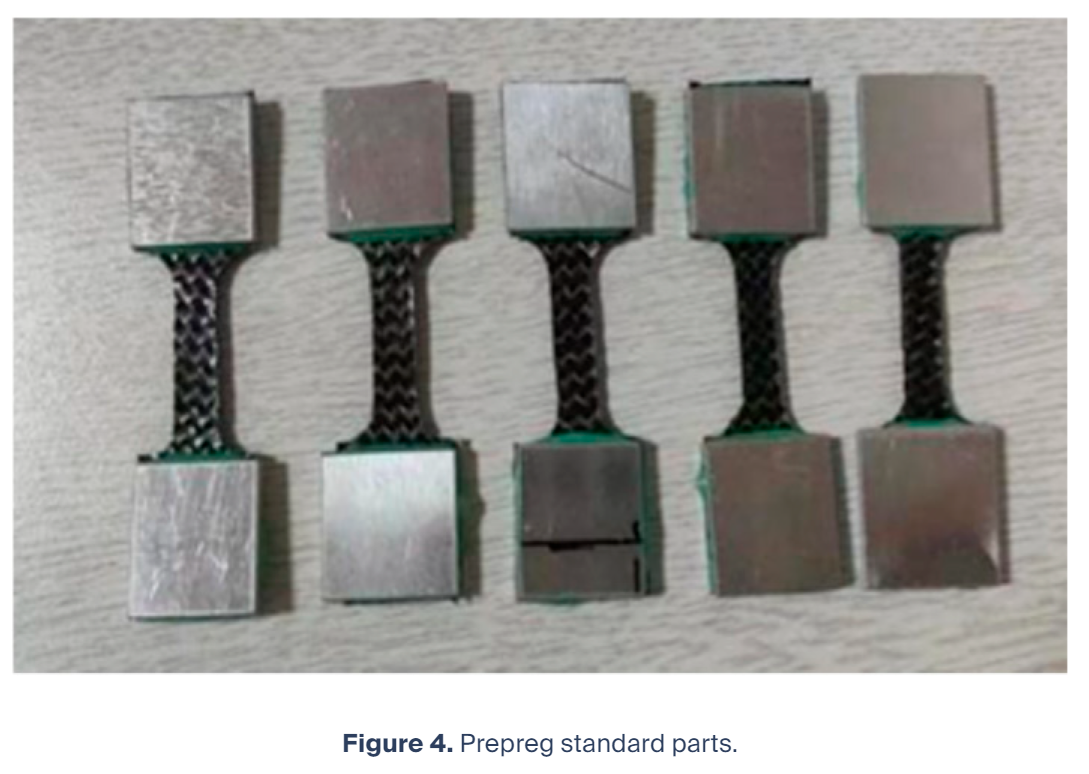

預浸料力學性能測試實驗將預浸料板材裁剪為所需尺寸，隨后在試樣兩端粘貼鋁制墊片，以此增加夾持部位的厚度，確保拉伸加載過程中裝夾穩固。鋁制墊片的粘貼采用加熱固化工藝：將裝夾好的試樣放入烘箱，在120℃條件下保溫2小時，使膠膜充分固化。該操作可提升墊片與預浸料之間的粘接強度，避免拉伸過程中出現試樣打滑或因夾持導致的損傷，保障應變測量結果的準確性。固化完成后，將試樣從烘箱取出并拆除夾具，制得待測試樣，其形態如圖4所示。純碳纖維/聚丙烯預浸料的偏軸拉伸試驗要求在160℃高溫環境下進行，拉伸方向沿纖維[-45°/45°]取向。試驗時，先將試樣裝夾至金屬導軌，隨后將試驗機升溫至160℃并保溫1分鐘，再以6s?1的應變率進行拉伸。

3模型驗證與結果討論

模型構建為驗證所提出的溫度相關黏超彈性本構模型的準確性與適用性，本研究在不同溫度及纖維取向條件下開展偏軸拉伸試驗。基于MATLAB軟件完成模型的數值實現，將識別得到的材料參數代入模型，計算不同加載條件下材料的應力-應變響應。該模型綜合考慮了基體的黏彈性行為、纖維的拉伸與剪切作用，以及材料性能的溫度相關性。所構建的本構模型主要適用于連續纖維增強的機織熱塑性預浸料，尤其適用于423~453K的溫度區間。該模型能夠精準預測材料的面內拉伸與剪切響應，以及纖維-基體界面作用隨溫度的演化規律。

實驗結果與模擬結果的對比表明，模型預測值與實驗數據的整體變化趨勢吻合良好。423K與438K溫度下15°、30°偏軸拉伸的應力-應變曲線顯示，該模型可較好地反映材料在不同應變階段的力學行為，尤其是低應變彈性階段與高應變非線性階段。低應變區間（ε<0.2）的最大相對誤差約為15%，中高應變區間（0.2≤ε≤0.6）的相對誤差≤5%。低應變區間的誤差源于纖維初始屈曲（單根纖維彎曲程度存在差異）與界面微缺陷（碳纖維-聚丙烯界面浸潤不完全），可通過在預浸料制備前校準纖維平整度的方式降低此類誤差。由于不同溫度下的實驗擬合曲線具有良好的一致性，本研究選取423K溫度條件開展詳細的誤差分析，以進一步量化所提模型的精度。

結果表明，偏差主要出現在低應變區間（ε<0.2），該區間內材料的力學響應對初始狀態高度敏感。而在大部分應變區間內，模型預測值的相對誤差均控制在±10%以內，其中0.2~0.6應變區間的偏差極小，證實了該模型具有較高的擬合精度與穩健性。誤差來源在很大程度上與材料自身特性相關。預浸料內部纖維初始分布的差異、纖維的波浪形彎曲或屈曲、界面缺陷等因素，均會導致模型預測值與實驗測量值之間出現明顯偏差。此外，邊界效應、局部溫度波動、應變測量精度限制等實驗因素，也會進一步加劇數據的離散性。誤差分布特征還顯示，最小應變與最大應變區間均存在偏差，這可歸因于材料的非均質性、試驗過程中的溫度梯度、纖維-基體界面行為的簡化假設，以及黏超彈性本構方程在多軸加載條件下的固有局限性。

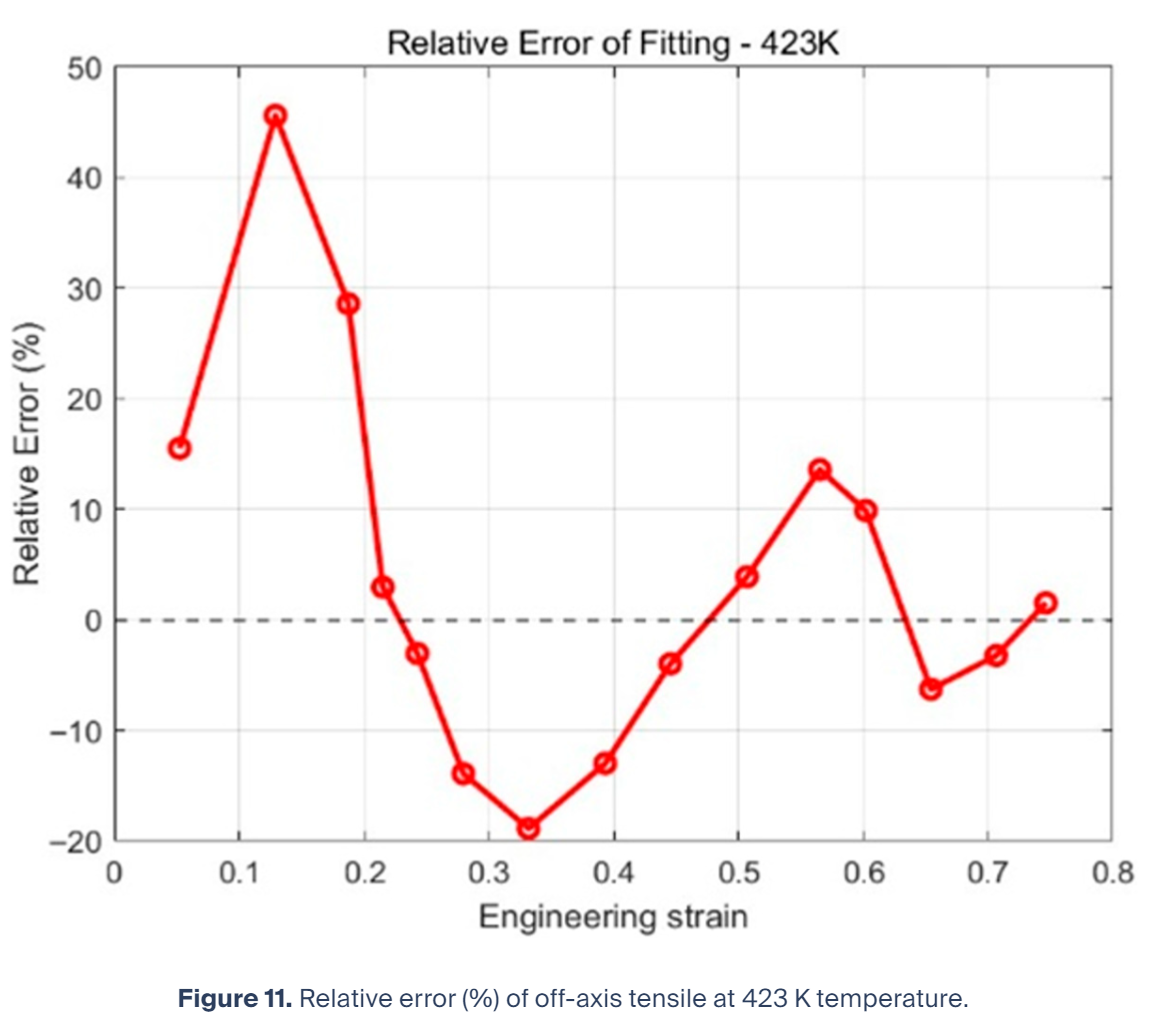

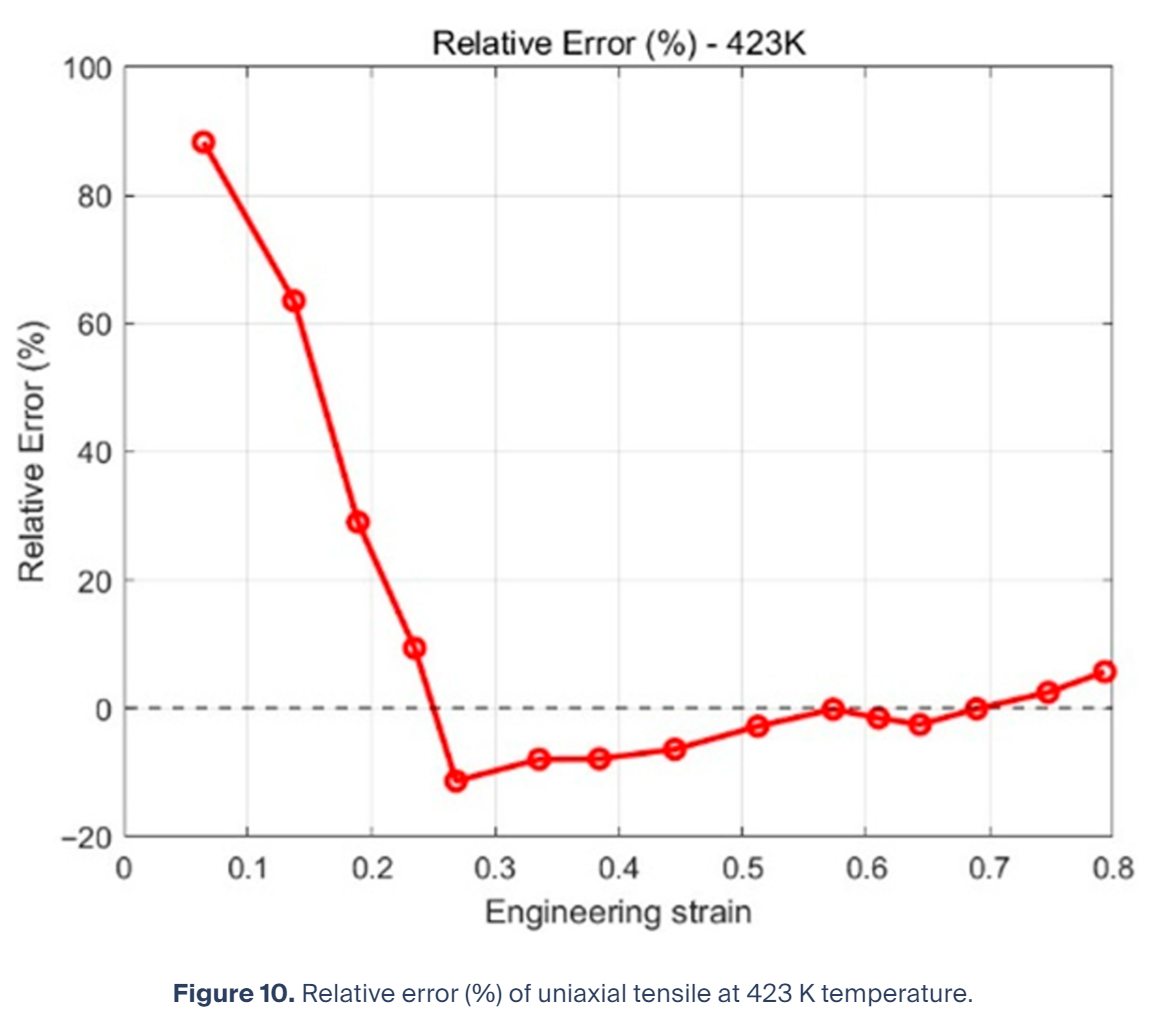

由圖10與圖11可知，在小應變區間（ε<0.2），材料的絕對應力值較低，因此即使數值差異較小，也會產生較大的相對誤差；隨著應變?cè)龃螅瑧?yīng)力值快速上升，盡管此時的絕對偏差有所增大，但應力幅值在相對誤差的計算中占據主導地位，因此相對誤差顯著減小。這也解釋了為何低應變區間的小幅偏差會轉化為較大的相對誤差，而高應變區間的較大絕對偏差仍處于可接受的精度范圍內。
