碳纖維增強聚合物（CFRP）復合材料作為一類先進材料，憑借其卓越的力學性能脫穎而出，具體表現為剛度優異、比強度高，且具備出色的抗腐蝕與抗疲勞特性。得益于輕量化優勢及極端環境適應能力，這類復合材料已廣泛應用于體育器材、汽車制造、土木工程及航空航天等多個領域。隨著CFRP技術的持續革新，其正以高性能、可持續的解決方案重塑工程設計理念，為眾多行業的創新發展開辟全新路徑。

阿拉·穆沙伊赫（Alaa Al Mushaikeh）等人在研究中探討了碳纖維增強熱塑性復合材料（CFRTP）的制備工藝、碳纖維回收技術及其在各行業的多元應用潛力。CFRTP融合了碳纖維輕量化、高強度的核心優勢與熱塑性材料的多功能性及可回收性，成為先進工程解決方案的優選材料之一。不過，該材料在成本控制、生產效率及回收工藝復雜性等方面仍面臨挑戰，這些問題的解決是其充分釋放應用潛力的關鍵。

蘇貝達爾（Subhedar）等人則聚焦纖維取向對CFRP復合材料力學性能的影響，重點研究了不同層合板結構配置對材料強度、剛度及柔韌性的作用機制。研究團隊通過測試多種纖維角度與鋪層方式的復合層合板，深入分析了材料在不同載荷條件下的力學響應規律，為工程應用提供了重要參考。此次研究專門考察了0°、45°、90°三種單一纖維取向及多種角度組合的交叉鋪層結構，旨在明確纖維排列方式對復合材料性能的影響機理，這對優化CFRP在工程實踐中的應用具有重要意義。

馬揚克（Mayank）與普拉巴卡蘭（Prabhakaran）在研究中探究了纖維上漿處理對碳纖維增強復合材料力學性能的影響，強調該工藝在改善纖維-基體界面結合方面的關鍵作用。纖維上漿是指對碳纖維表面進行處理或涂覆涂層，其核心目的是增強碳纖維與周圍聚合物基體的結合力。而纖維與基體的界面結合狀態直接決定了復合材料的整體力學性能，包括強度、剛度及耐久性等關鍵指標。通過定制化的表面處理工藝，制造商能夠生產出強度與可靠性更優的材料，滿足航空航天、汽車制造及結構工程等高端領域的應用需求。

梅爾泰姆（Meltem）與哈桑（Hasan）在一項詳細綜述研究中指出，CFRP復合材料以其優異的力學性能著稱，涵蓋高剛度、高強度及出色的抗疲勞性等特點。在CFRP結構中，碳纖維作為主要承力組分，而通常由樹脂制成的基體則起到固定纖維、保護纖維并傳遞纖維間載荷的作用。這一結構特性使得CFRP在諸多應用場景中表現優于鋼材、混凝土等傳統材料，尤其在對高比強度與耐久性有嚴格要求的領域更具優勢。

阿卜杜拉（Abdullah）等人的研究聚焦CFRP復合材料，重點對比了其相較于傳統材料的力學與熱學優勢。CFRP具備高強度、輕量化、抗疲勞性強及熱膨脹系數低等特點，是航空航天、汽車等對材料性能要求嚴苛領域的理想選擇。在這些行業中，CFRP已被廣泛應用于需要在極端條件下保持精度、耐久性與高性能的零部件制造。然而，盡管優勢顯著，CFRP的機加工難度較大，這一問題對確保最終零部件的質量與精度至關重要，尤其在量產型生產領域更為突出。

森蒂爾（Senthil）等人針對填料在纖維增強聚合物復合材料力學性能中的作用開展綜述研究，其得出的重要結論為本次研究提供了核心思路。在聚合物基體中添加硬質填料時，填料的化學性質、尺寸、結構及形狀等特性會顯著影響復合材料的基體相行為，通過增大表面積與優化界面邊界，進而增強基體與增強體之間的結合力。這些硬質填料的力學特性能夠提升復合層合板在各類載荷作用下的承載能力。

總體而言，CFRP的比強度遠高于鋼材、鋁材等傳統材料，使其成為需在不犧牲強度前提下實現減重目標的理想選擇。與金屬材料不同，CFRP在接觸水分或化學品時不會發生腐蝕，因此適用于惡劣環境條件下的應用。目前，CFRP層合板已大量應用于各類結構工程領域，其層間剪切性能與彎曲性能的重要性愈發凸顯。基于這一背景，本研究嘗試將氧化鋁微粒與環氧樹脂混合，探究其對CFRP力學性能的提升效果，這一研究有望填補相關領域的研究空白，為該領域的學者與研究人員提供有價值的參考。

研究以碳纖維氈和環氧樹脂為原料制備CFRP層合板，并將氧化鋁（Al2O3）微粒作為填充材料，按0%至4%的不同重量分數與環氧樹脂混合，用于CFRP層合板的制備。研究的核心目標是通過對多種物理及力學性能的表征，探究氧化鋁微粒對層合板力學性能的影響。具體研究結論如下：

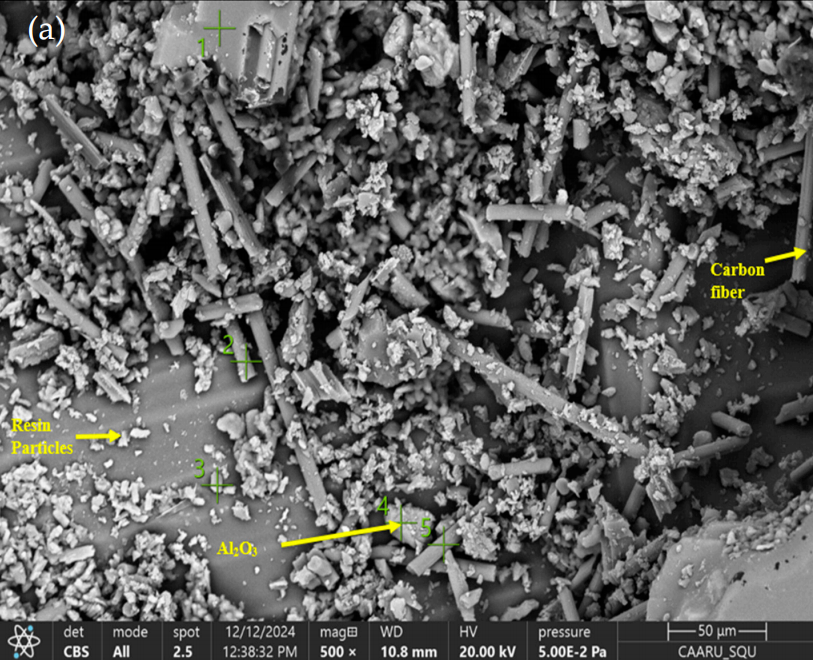

掃描電鏡觀察結果顯示，氧化鋁微粒在層合板的基體中分布均勻，未出現明顯團聚現象，且碳纖維與樹脂顆粒的形態清晰可辨。密度更高、硬度更大的氧化鋁使CFRP層合板的整體密度顯著提升，其中未添加氧化鋁（0%）的CFRP試樣孔隙率最高，約為32%，而添加4%氧化鋁的試樣孔隙率最低。氧化鋁微粒具有不規則結構與較大比表面積，這一特性有效提高了復合材料的質量密度，同時降低了孔隙率。

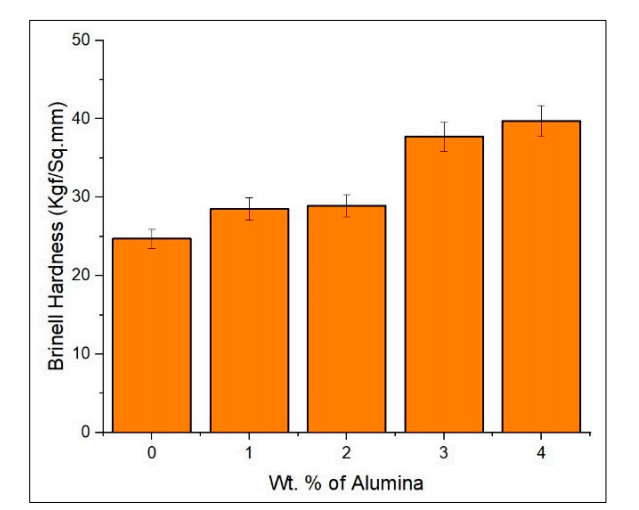

硬度測試結果表明，添加4%氧化鋁的CFRP層合板硬度達到最大值39.72千克力/平方毫米，相較于未添加氧化鋁的試樣提升約60%。這一提升源于較高重量分數的陶瓷填料引發的應變硬化效應增強。隨著氧化鋁微粒重量分數的增加，CFRP層合板的吸水率呈逐步下降趨勢；且在蒸餾水與0.9%氯化鈉溶液兩種環境中，層合板的吸水率存在顯著差異。

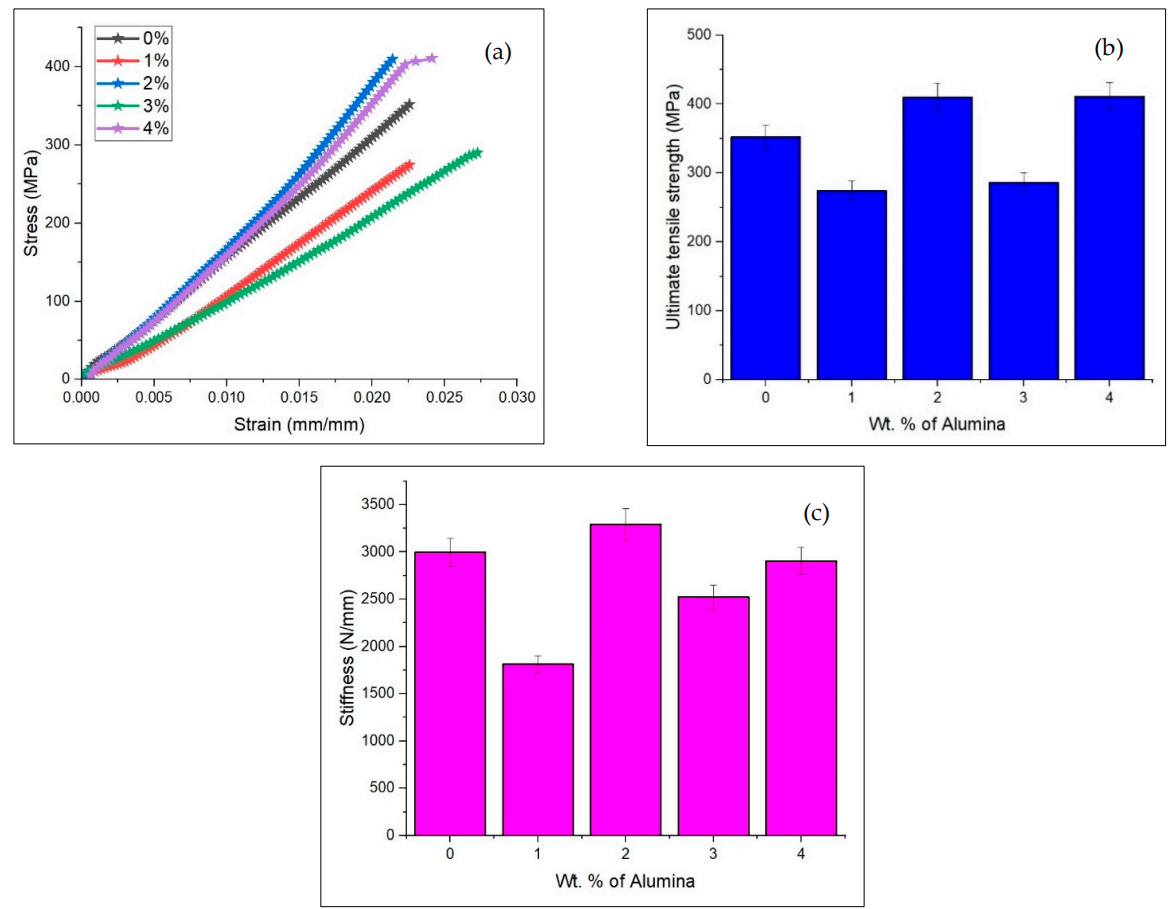

在力學性能方面，添加氧化鋁微粒后，CFRP層合板的拉伸強度、彎曲強度及層間剪切強度均得到顯著提升，但在氧化鋁重量分數為1%和3%時，拉伸強度出現下降，這可能與基體中氧化鋁微粒發生局部團聚有關。氧化鋁微粒的加入增大了層合板內部的晶界表面積，進而增強了碳纖維與基體的結合效果，提升了層合板的剪切承載能力。然而，硬質陶瓷氧化鋁微粒的引入會顯著降低材料的延展性與柔韌性，導致層合板的韌性急劇下降，最終使沖擊強度大幅降低。
