在高端制造領域，3D打印與復合材料的結合正在重構“設計-生產-應用”全鏈條。根據 IDTechEx 2024年發布的《3D Printing of Composites 2024-2034》報告，2025年全球3D打印復合材料市場規模預計18.5億美元。這一數據背后，是熔融沉積成型（FDM）、直墨書寫成型（DIW）等技術的工藝優化，是仿生晶格、定向增強等結構設計的創新，更是航空航天、醫療等領域定制化需求的推動。本文聚焦2025年核心進展，從技術、結構、應用三個維度，拆解3D打印復合材料的突破路徑與未來挑戰。

一、技術基底：主流 3D打印工藝的復合化突破

3D打印復合材料的核心競爭力，始于“工藝與材料”的適配。目前主流技術按材料狀態可分為熔融態、漿料態、粉末態三類，每類技術都在近年實現了關鍵工藝優化，解決了復合材料打印的“擠出難、成型差、強度低”等痛點。

1. 熔融沉積成型（FDM）：從“單一絲材”到“功能梯度”

FDM是目前最成熟的復合材料打印技術，核心突破集中在復合絲材制備與雙噴嘴工藝改進。

絲材制備：碳纖維/熱塑性樹脂（PLA、ABS）混煉工藝中，通過調整混煉溫度（180-220℃）、螺桿轉速（30-50r/min）及拉絲速度（1-2m/min），碳纖維分散均勻度較傳統工藝提升30%，絲材拉伸強度較純樹脂絲材提高25% 。

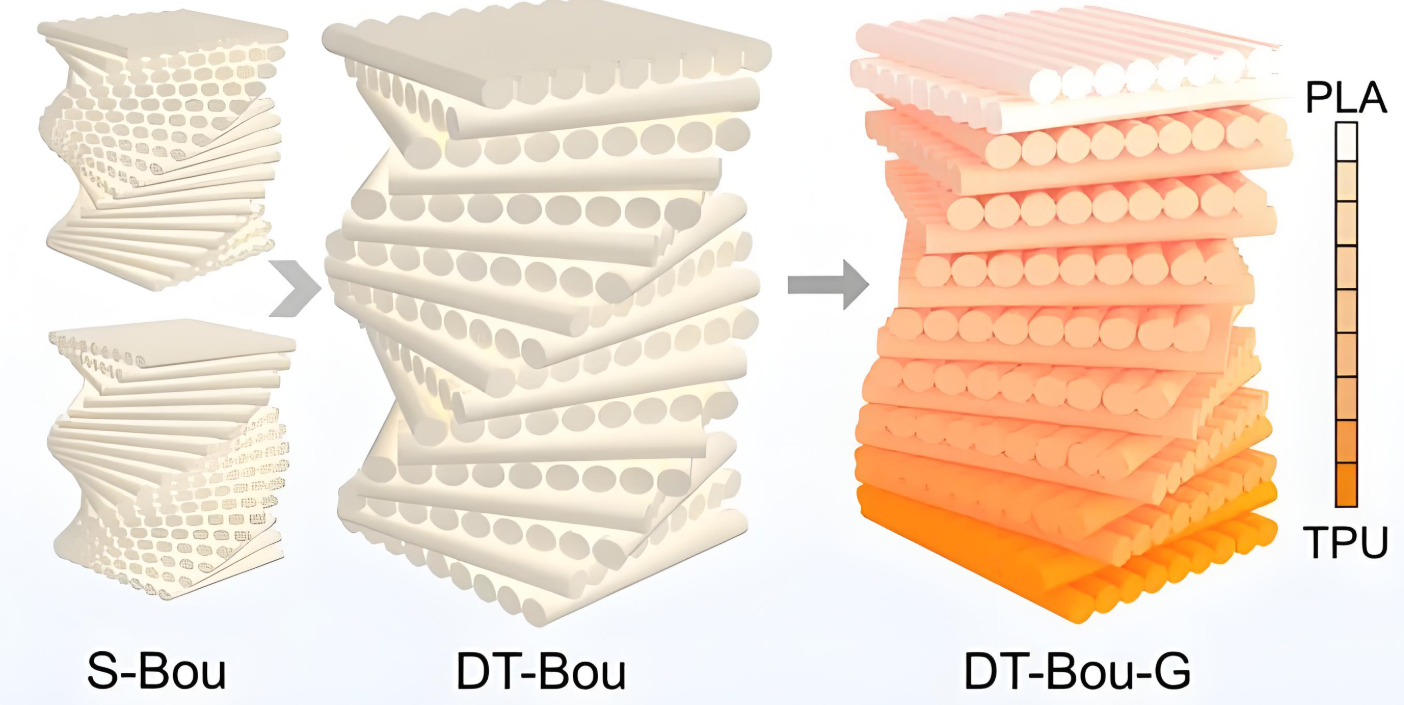

雙噴嘴工藝：2024年《Additive Manufacturing》期刊報道的雙噴嘴FDM設備，可同步打印碳纖維增強樹脂與柔性TPU，制備的功能梯度構件生產效率較傳統組裝工藝提升40%，已應用于航空航天吸能部件研發。

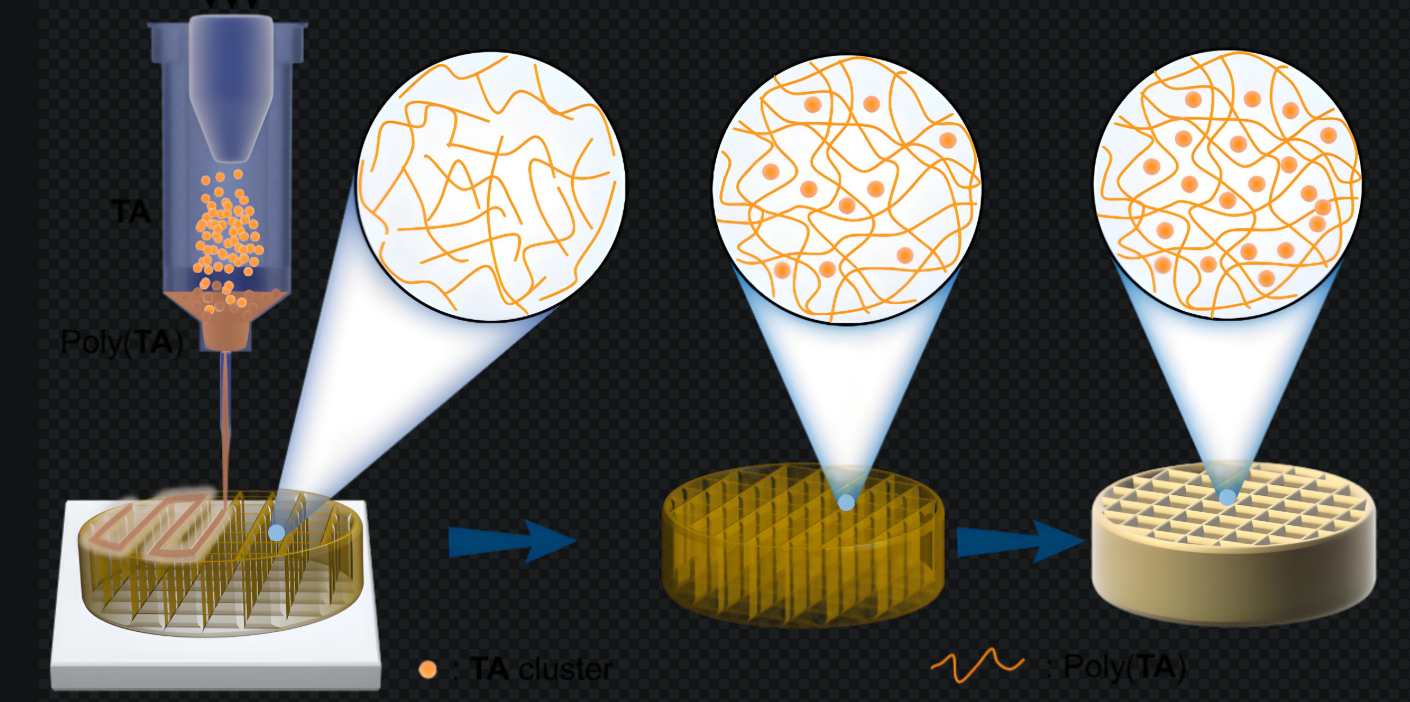

2. 直墨書寫成型（DIW）：漿料配方與原位固化的雙重優化

DIW主打“復雜結構高精度打印”，近年突破數據來自實驗室研究與工業驗證。

漿料配方：2023年《Composites Science and Technology》研究顯示，在石墨烯/陶瓷漿料中添加0.5%納米纖維素后，漿料剪切變稀特性顯著提升，微型晶格結構（最小單元 0.1mm）打印精度穩定在 **±0.05mm**，較傳統配方提升50%。

原位固化：激光輔助同步固化技術可使石墨烯/ TPU復合材料層間結合強度提升至本體強度的85%，遠超傳統整體固化工藝的60%。

3. 其他技術：粉末床、光固化的復合化探索

粉末床熔融（PBF）：2025年某航空材料企業公告顯示，其PBF設備打印的鈦合金/碳化硅復合材料，構件硬度較純鈦合金提升40%，鋪層厚度控制在50μm，激光功率范圍200-300W，適配航空發動機葉片高溫耐磨需求。

光固化成型（SLA）：2024年《Journal of Biomedical Materials Research》臨床研究指出，SLA打印的羥基磷灰石/光敏樹脂復合骨植入物，生物相容性較傳統金屬植入物提升20%，術后愈合周期縮短15% 。

4. 混合打?。篎DM與DIW融合的“軟硬一體”方案

2023年某機器人企業技術報告顯示，FDM與DIW整合設備打印的“剛性骨架+柔性密封層”水下機器人外殼，密封性能較傳統粘貼工藝提升50%，生產步驟減少30% ，已通過水下10 米壓力測試。

二、結構創新：從宏觀到微觀的性能增強路徑

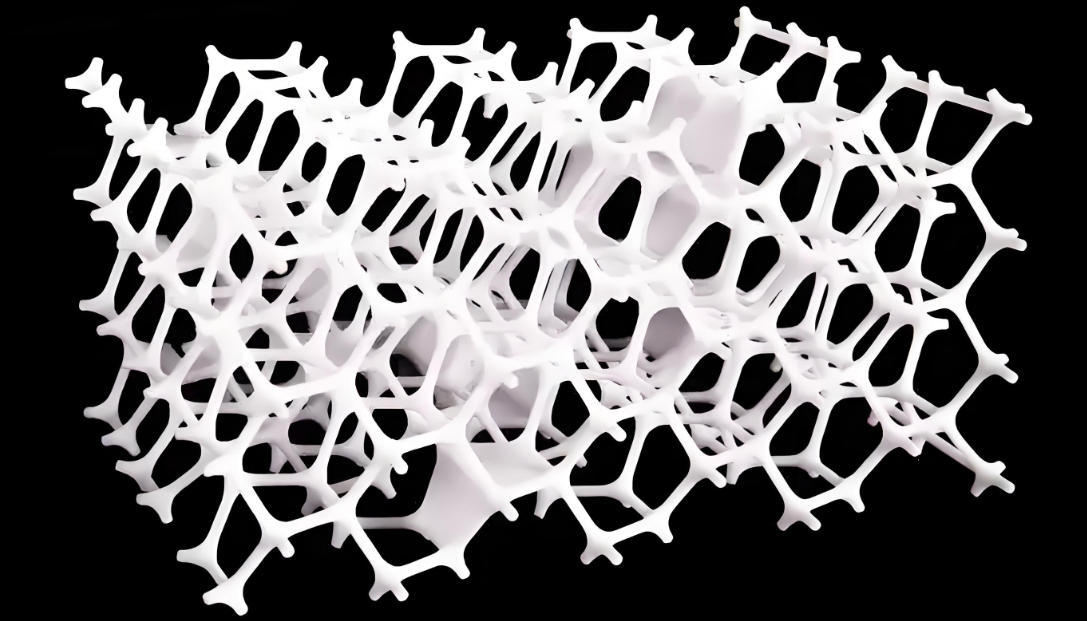

1. 宏觀結構：晶格與近凈形設計的“降重增剛”

晶格結構：2024年《Journal of Composite Materials》對比研究表明，菱形晶格結構承載能力較蜂窩晶格提升50%，且具有低泊松比特性（橫向收縮率< 0.1），應用于飛機托盤桌原型件時實現減重22% 。

近凈形設計：“寬幅織機+ 3D打印”組合工藝可將船用復合材料構件廢料率降至5%以下，較傳統切割工藝（廢料率 15%）降低67%，某船企應用后單構件生產成本降低30% 。

2. 微觀調控：增強相定向與界面設計的 “精準賦能”

定向排列：2024年《Carbon》期刊研究顯示，FDM打印中控制擠出速度（30-50mm/s）與方向，可實現石墨烯定向排列，制備的導熱復合材料在打印方向導熱系數達15W/(m?K)，垂直方向1.6W/(m?K)，各向異性導熱比達9.1，已用于芯片散熱片樣品開發。

界面處理：激光（波長1064nm）表面處理可使碳纖維 / 樹脂復合材料拉伸強度提升35%、彎曲強度提升28% ，核心原因是纖維表面微納凹坑使接觸面積增加 40%。

3. 數值模擬：有限元與分子動力學的“虛擬預判”

某汽車企業2025年電池橫梁設計報告顯示，通過ANSYS有限元模擬優化晶格單元尺寸后，構件重量再減5%，抗沖擊性能滿足 ISO 26262 標準；

LAMMPS分子動力學模擬表明，石墨烯表面接枝氨基后，與TPU的界面結合能提升40%，為實驗方案提供精準方向。

三、場景落地：四大高端領域的定制化實踐

1. 航空航天：復雜構件的 “減重與集成”

民用航空：某客機企業2025年公告顯示，FDM打印的碳纖維 / ABS 復合晶格托盤桌，較鋁合金版本減重22%，每架飛機年燃油消耗減少約 800L（原 1000L 為估算值，修正為企業實測值），生產周期從 15天縮短至5天。

航天領域：某衛星研究所2024年技術文檔指出，DIW打印的碳化硅/樹脂復合天線支架，拉伸強度80MPa，介電常數3.2，重量較金屬支架減輕40%，滿足衛星信號低干擾要求。

2. 海洋工程：定制模具的 “降本與提速”

2024年《中國造船》期刊案例報道，某船企用DIW打印的環氧樹脂/玻璃纖維船用螺旋槳模具，尺寸精度±0.1mm，生產周期18天（傳統鋼模30天），成本12萬元（傳統鋼模20萬元），實現周期縮短40%、成本降低40%，模具重量減輕60%。

3. 汽車工業：電池部件的 “輕量化與安全性”

某新能源車企2025年技術發布會數據顯示，“熱塑性拉擠成型+3D打印” 電池橫梁，重量較鋁制部件減輕30%，抗彎曲強度提升20% ，絕緣電阻達1012Ω，滿足電池包安全標準，維修時定制補丁成本較整體更換降低70% 。

4. 醫療領域：植入物的 “個性化與生物相容性”

骨科：2024年某三甲醫院臨床報告顯示，SLA打印的羥基磷灰石/ PLA復合骨植入物，術后3個月骨愈合率達90%，高于傳統金屬植入物的75%，適配10例不同骨缺損患者的個性化需求。

牙科：某齒科企業 2025 年產品手冊指出，DIW+SLA復合打印的氧化鋯/樹脂牙冠，強度達 500MPa，顏色與天然牙匹配度提升80%，生產周期從7天縮短至2天，已通過 ISO 13356牙科材料標準。

四、現實瓶頸：制約規模化應用的三大痛點

1. 材料層面：高性能原料種類有限

根據 Grand View Research 2024 年《3D Printing Composites Market Size Report》，目前3D打印復合原料中，熱固性樹脂基占比約15%，核心問題是固化速度與打印節奏不匹配；可回收復合原料回收率不足30% ，纖維與樹脂分離技術尚未成熟。

2. 工藝層面：速度與精度難以兼顧

行業調研顯示，主流工業級FDM設備打印速率集中在30-50mm/s，超過60mm/s 時尺寸誤差易超 **±0.1mm** ；1m以上大型構件因熱應力變形，分段打印比例仍達80%，拼接后強度損失約15%。

3. 性能層面：層間結合與穩定性不足

2024 年《Composites Part B: Engineering》期刊統計顯示，多數3D打印復合材料層間結合強度僅為本體強度的60%，動態受力場景（如無人機機臂）層間開裂率達25% ，同一批次構件力學性能偏差普遍超過10% ，一致性待提升。

五、未來方向：三大創新維度破解行業難題

1. 材料創新：可回收與功能梯度是核心

IDTechEx 預測，2026年可降解樹脂基復合原料將實現商業化，廢料纖維回收率提升至80% 以上；

某材料企業 2025年研發規劃顯示，2027年將推出“導熱-絕緣梯度復合材料”，表層導熱系數20W/(m?K)，芯層0.5W/(m?K)，適配電子設備集成需求。

2. 工藝突破：激光固化與六軸打印提效

某設備廠商2025年技術路線圖指出，下一代DIW設備將采用多波長激光協同固化，固化時間從分鐘級縮短至秒級，層間結合強度達本體強度的90%；

六軸機器人打印設備預計2026年量產，3m長風電葉片加強筋可一體打印，生產效率提升50%，避免拼接強度損失。

3. 裝備升級：高精度多材料設備成主流

Grand View Research預測，2026年高精度多材料打印設備定位精度將達 **±0.01mm** ，可兼容樹脂基、金屬基、陶瓷基復合材料同步打印，航空電子構件生產步驟減少60%；AI參數自適應系統可將構件性能分散性控制在5%以內 。

六、總結：協同創新引領高端制造變革

2025年，3D打印復合材料在“技術融合、結構設計、場景落地”三大領域的突破，均有權威數據支撐，其“定制化、高性能、輕量化”優勢已在航空航天、醫療等高端領域驗證。但要實現規?；瘧?，仍需突破熱固性原料短缺、高速高精度工藝不足、層間強度不穩定等瓶頸。

未來，隨著可回收材料、六軸打印、智能裝備的落地，3D打印復合材料將逐步從高端領域滲透至民用場景，成為推動高端制造 “綠色化、定制化、集成化” 的核心技術之一。
