熱塑性復合材料部件的超聲波焊接
更新時間：2021-09-13 11:32:15
編輯：秘書處
瀏覽：9448
制造如汽車車身或飛機機身的大型整體復合材料部件，需要復雜、大型的模具，這一過程的成本相當高昂。但通過使用各種連接技術，組裝一系列較小的部件，是低成本制造大型整體部件的理想替代選擇。在制造商主要選擇的幾種連接技術中，緊固件是最常見的。該技術不需要表面處理，而且容易檢查。此外，如果有必要，連接好的部件可以反向拆解。然而，緊固件有幾個缺點。基材上的孔洞會導致應力集中。它還增加了整體結構重量。而且，緊固件很昂貴，能占到復合材料飛機結構總成本的19%到42%。粘合劑粘接是另一種選擇。近年來，粘合劑在強度、疲勞壽命和剛度方面的性能有了很大提高。粘合劑的主要優點是能夠粘合不同的材料、粘接處能實現更均勻的應力分布。其缺點也很好理解：粘合劑需要大量時間進行表面準備和固化。而且，粘接成型后不能拆卸。混合使用粘合劑和機械緊固件，相比單獨使用二者之一，是實現更好性能的選擇。連接處具有更好的承重能力和疲勞壽命。但是相對應的，需要更多的勞動力，以及更長的連接時間。焊接是第三種選擇。熱塑性塑料可以通過施加熱量和壓力進行改造，使它們更適合焊接。波音公司進行過一項研究發現，與使用螺紋緊固件相比，焊接復合材料機翼結構所需的勞動力減少了61%。向下再細分，電阻焊又是焊接熱塑性塑料的一種方法。其操作步驟是將導電材料的絲束或編織結構放在接頭界面上，然后通電。電阻產生的熱量融化周圍的聚合物形成焊縫。導電絲束或編織結構會被固定在接頭處，進一步增強了整體的焊接強度。這種技術的優點是能夠焊接大型、復雜的接頭。但是，導電材料會增加總成本。另一個方法是感應焊接。在這個過程中，感應線圈沿著焊縫線移動。線圈在導電的碳纖維復合材料層壓板中感應出渦流，由此產生的熱量融化聚合物。超聲波焊接是焊接熱塑性塑料的第三個方法。其優點主要有：
- 該工藝僅限于重疊接頭和剪切接頭，最大零件厚度被限制在3毫米左右（超聲波振動可能難以穿透較厚的部件）。
- 具有高剛度、高硬度和高阻尼的材料會阻礙將振動轉化為熱能的能力。
- 超聲波焊接的工作原理是將機械振動傳遞到接頭處，因此該過程可能會產生尖銳的噪音。此外，由于振動周期性負載，增加了零件疲勞失效的風險。

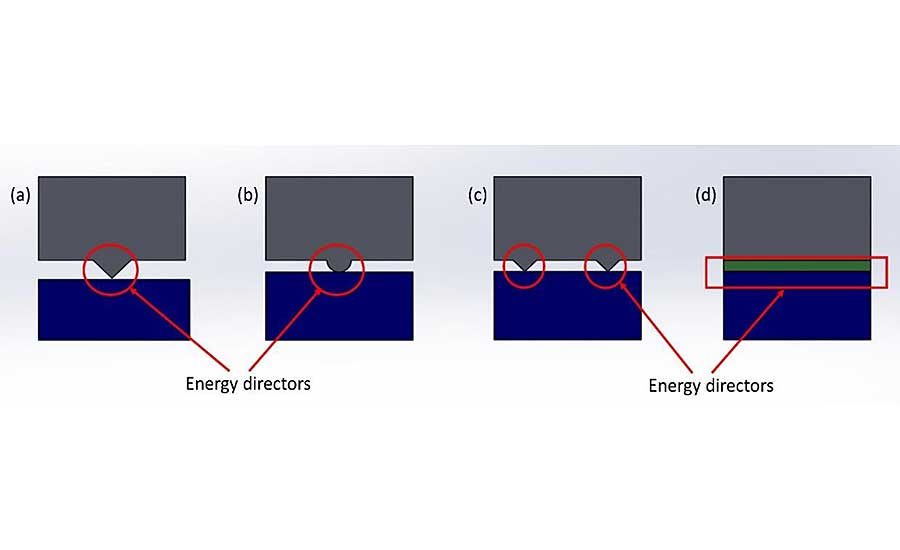

影響聚合物可焊性的特性是其分子結構、熔體溫度、流動性、剛度和化學成分。熔體溫度與焊接所需的能量成正比。熔體溫度越高，焊接所需的超聲波能量就越多。剛度影響能量傳輸，堅硬的材料比柔軟的材料更能傳遞振動。熔體溫度和流動性等特性在焊接不同的聚合物時發揮更大的作用。如果一種材料的熔化溫度比另一種低，它就會提前熔化，造成不良的接頭。為了獲得最佳效果，兩種材料之間的熔融溫度差異不應超過22℃，且兩種材料在化學性質上應該是相容的。水分含量也會影響焊接質量。在100攝氏度時，塑料吸收的水分會蒸發，在接頭面形成多孔狀態，從而降低焊接強度。脫模劑、增塑劑和耐沖擊改性劑也會降低樹脂傳遞振動的能力。需要提示的是，填充劑和擴展劑通過賦予樹脂更高的硬度,提高了傳輸超聲波能量的能力。然而，控制填充物的比例是很重要的。使用高達20%的填充物在傳遞振動方面有積極的效果，但添加更多的填充物可能導致銜接處樹脂量不足，從而降低焊接質量。超聲波焊接主要應用于兩種類型的接頭：導能筋接頭（Energy Director Joints）和剪切接頭（Shear Joints）。導能筋（ED）是鑄在其中一個部件上的突起。對接接頭（Butt Joint）和搭接接頭（lap Joints）也通常使用導能筋。對于剪切接頭，振動傳遞的方向與焊接面平行，由焊接面上的摩擦剪切力而產生熱量。當需要強大的結構性能或密封性時，可使用剪切接頭，非常適用于焊接半結晶樹脂。導能筋是超聲波焊接中一個重要的物理結構。它有助于通過將能量集中在接頭界面，來增強粘彈性加熱。導能筋的大小和形狀會影響焊接質量。它可以是半圓形的，三角形，或扁平的。它們的方向也可以與接頭平行或垂直。扁平的導能筋通常足以用于焊接纖維增強的復合材料。導能筋的幾何形狀對焊接質量也有很大影響。例如，一項研究考察了碳纖維增強的聚醚酰亞胺的超聲波焊接。研究人員發現，焊接強度隨著導能筋體積的增加而增加，直至某一點。在一定的體積閾值之后，焊接強度下降。特殊情況下，熱塑性復合材料也可以在沒有導能筋的情況下進行焊接。然而，有總比沒有好。一項研究表明，在連接尼龍6復合材料時，導能筋對焊接質量的影響比焊接力或振動時間更重要。另一項研究也發現，在焊接碳纖維增強的PEEK時，有導能筋的接頭，搭接剪切焊接強度比沒有的高50%。超聲波焊接質量同時受幾個參數的制約，包括振動幅度，功率，輸入能量，焊接時間，焊接過程中的垂直位移，焊接前、中、后的施力，最后是保持時間。焊接質量主要取決于輸入能量。輸入能量可以通過公式計算。E = F x f x A x t，其中E是輸入能量，F(xiàn)是焊接力，f是頻率，A是振幅，t是時間。最佳的焊接強度與總能量輸入密切相關。例如，還是對纖維增強尼龍6的研究中發現，200到1000焦耳的總能量輸入增加了焊接強度。但超過1000焦耳的能量會導致接頭中出現孔隙，從而降低了強度。焊接時間是另一個關鍵參數。在涉及碳纖維增強PEEK的研究發現，焊接質量隨著焊接時間從0.7秒增加到0.8秒而提高。較長的焊接時間（1.1秒或以上）在接頭上產生了裂縫和空隙。最終，0.9秒是獲得良好焊接質量的最佳時間。熱塑性復合材料與其他材料的關系許多研究都關注熱塑性復合材料與其他材料的焊接問題，如熱固性復合材料、鋁和鋼。由于超聲波焊接取決于每個基材的熔化情況，熱固性復合材料之間的焊接是不可行的。然而，也可以將熱固性復合材料焊接到熱塑性薄膜上，如PEEK、聚砜、聚苯硫醚、聚苯乙烯、聚醚酰亞胺和聚乙烯醇。加工溫度是影響這種焊接生產效果的主要因素。必須注意防止在焊接過程中熱固性復合材料的熱降解。焊接時間短是最理想的。研究人員還研究了金屬與熱塑性塑料的超聲焊接。在這種應用中，振動是平行于零件的，而不是垂直的。一項研究將鋁焊接到純ABS上，達到了2.3兆帕的搭接剪切焊接強度。本文由中國復合材料工業協會編譯，文章不用于商業目的，僅供行業人士交流。轉載請注明來自中國復合材料工業協會。
